Балка пролетного строения Б 15 Кр (ИНВ 35324м)

Балка пролетного строения Б 15 Кр (ИНВ 35324м) представляет собой высокопрочное строительное изделие прямоугольной формы, способное выдерживать значительные нагрузки. Данные конструкции проектируются длиной 15 и 18 метров и применяются для возведения малых и средних мостов на автомобильных дорогах.

Расшифровка маркировки

Б – балка пролетного строения;

15 – длина элемента в миллиметрах;

Кр – крайняя балка.

Каждое новое железобетонное изделие маркируется согласно техническим документам. Маркировка наносится на торцевую часть конструкции с использованием влагоустойчивой краски, а также штампов и трафаретов. В дополнение к маркировке, на изделии указываются номер партии, дата выпуска, логотип производителя, вес и штамп отдела технического контроля. Заводская маркировка присваивается и не подлежит изменению.

Производственные характеристики

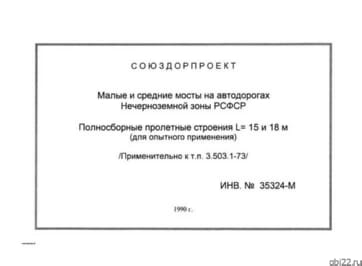

Выпуск железобетонных балок Б 15 Кр (ИНВ 35324м) осуществляется на специализированном предприятии с учетом всех требований, прописанных в нормативном документе ИНВ 35324м. На каждом этапе производства материал проходит многократные проверки. В качестве основы используется тяжелый бетон класса B30, морозостойкость варьируется от F200-300, а водонепроницаемость составляет W4.

Армирование и монтаж

Конструкции армируются пространственными каркасами, стержнями и сетками из арматурной стали классов A-I, A-II, A-III в соответствии с действующим регламентом ИНВ 35324м. Для удобного соединения с другими элементами, изделия имеют закладные детали, а для ускорения установки используются монтажные петли из горячекатаной стали класса A-I.

Контроль качества

На каждом производственном этапе изделия подвергаются контрольным проверкам. Внимательно осматриваются внешний вид и геометрия, которые должны соответствовать проектным чертежам. Перед отпуском бетон должен достичь необходимой отпускной прочности. Гарантией качества является технический паспорт, содержащий информацию о сырье и заводе-производителе, который заказчик получает вместе с балками.

Хранение и транспортировка

Балка пролетного строения Б 15 Кр (ИНВ 35324м) хранится в складских помещениях, укладывается в рабочем положении в штабеля высотой не более двух метров. На каждом элементе должна быть четко видна маркировка. Погрузка и разгрузка осуществляются с помощью специализированной техники, с использованием строповки за монтажные петли. Транспортировка возможна как на грузовом транспорте, так и на железнодорожных платформах, при этом весь материал должен быть надежно закреплен.

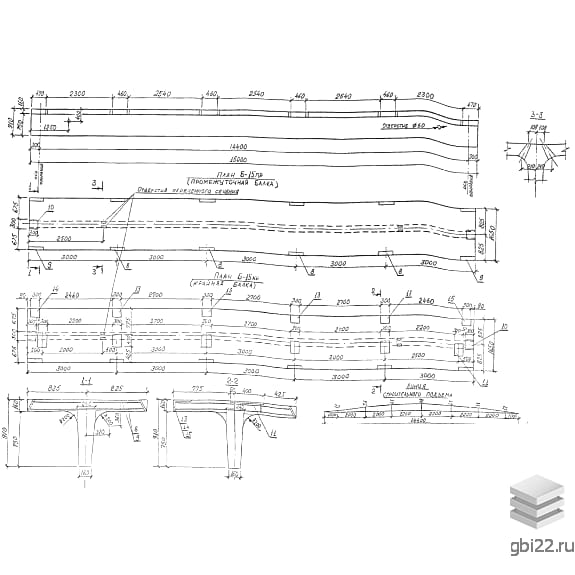

Основные характеристики

Длина: 15000 мм

Ширина: 1650 мм

Высота: 910 мм

Вес: 16175 кг

Марка бетона: М400
