Балка пролетного строения Б 18 Кр (ИНВ 35324м)

Балка пролетного строения Б 18 Кр (ИНВ 35324м) представляет собой высокопрочное строительное изделие прямоугольной формы, способное выдерживать значительные нагрузки. Данная конструкция предназначена для возведения малых и средних мостов на автомобильных дорогах.

Расшифровка маркировки

Б – обозначение типа конструкции (балка пролетного строения);

18 – длина элемента в метрах;

Кр – крайняя балка.

Детали запроектированы длиной 15 и 18 метров. Благодаря высокой прочности, изделия данного типа могут использоваться в различных климатических условиях, включая северные регионы. Конструкции обладают отличной защитой от коррозии и других агрессивных факторов внешней среды.

Производственные характеристики

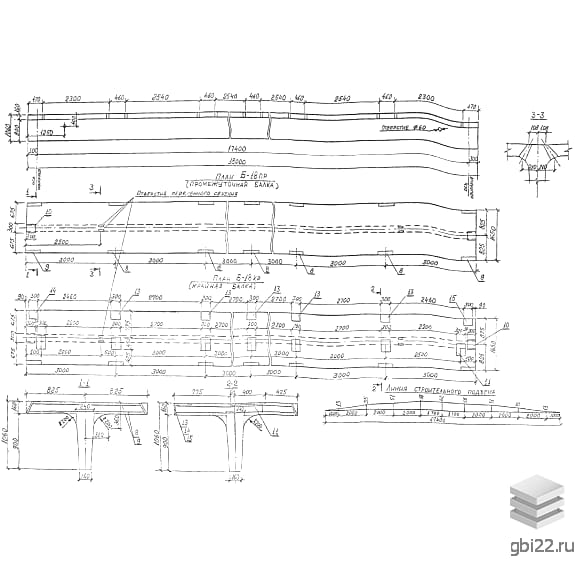

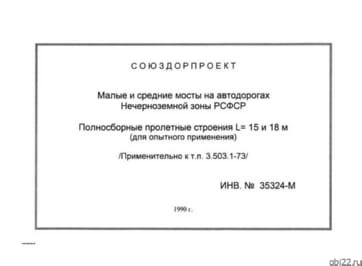

Рабочие чертежи и установка конструкций описаны в нормативном документе ИНВ 35324м. Каждое новое железобетонное изделие маркируется в соответствии с техническими документами. Маркировка наносится на торцевую часть конструкции с использованием влагоустойчивой краски, штампов и трафаретов.

Качество и контроль

Выпуск железобетонных балок Б 18 Кр (ИНВ 35324м) осуществляется на специализированном заводе с соблюдением всех требований, указанных в нормативном документе. На каждом этапе производства материал проходит множество проверок. В качестве основы используется тяжелый бетон класса B30, морозостойкость варьируется от F200-300, а водонепроницаемость составляет W4.

Армирование и монтаж

Конструкции армируются пространственными каркасами, стержнями и сетками из арматурной стали классов A-I, A-II, A-III в соответствии с действующим регламентом ИВ 35324м. Для удобства соединения с другими элементами, изделия имеют закладные детали, а для быстроты установки используются монтажные петли из горячекатаной стали класса A-I.

Контроль качества

В конце производственного процесса изделия проходят контрольные проверки, включая осмотр внешнего вида и геометрии, которые должны соответствовать проектным чертежам. Перед отгрузкой бетон должен достичь необходимой отпускной прочности. Гарантией качества является технический паспорт, содержащий информацию о сырье и заводе-производителе.

Хранение и транспортировка

Балка пролетного строения Б 18 Кр (ИНВ 35324м) хранится в складских помещениях, укладывается в рабочем положении в штабеля высотой не более двух метров. На каждом элементе должна быть четко видна маркировочная надпись. Погрузка и разгрузка осуществляются с использованием специализированной техники, путем строповки за монтажные петли.

Технические характеристики

Длина: 18000 мм

Ширина: 1650 мм

Высота: 1060 мм

Вес: 20750 кг

Марка бетона: М400
