Балки пролетного строения Б 18 Т32АIII

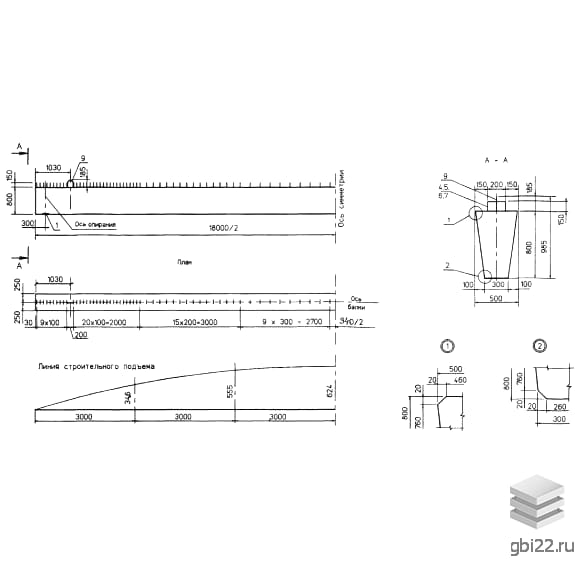

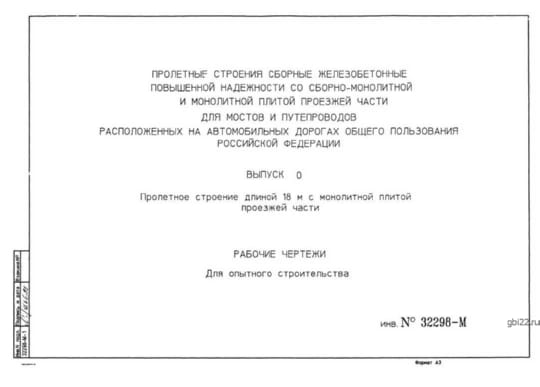

Балки пролетного строения Б 18 Т32АIII (ИНВ 32298м) представляют собой высокопрочные строительные элементы с прямоугольной вытянутой формой. В поперечном сечении конструкция имеет трапециевидную форму. Основные характеристики изделий заключаются в наличии выступающих арматурных стержней, которые проходят по всему периметру верхней продольной грани элемента.

Расшифровка маркировки

Б – тип конструкции (балка пролетного строения);

18 – длина пролета;

Т – индекс, указывающий температурную зону;

32 – диаметр рабочей арматуры;

AIII – класс используемого армирования.

Основные характеристики

Длина: 18000 мм

Ширина: 500 мм

Высота: 800 мм

Вес: 14400 кг

Марка бетона: М350

Применение

Эти унифицированные балки используются при строительстве сборно-монолитных мостов и путепроводов, предназначенных для автомобильных дорог общего пользования. Конструкции отличаются высокой прочностью, надежностью и долговечностью.

Требования к качеству

При разработке элементов учитывались требования СНиП 2.05.03-84. Изделия рассчитаны на эксплуатацию в мостах под габариты Г11,5+2+1,5 и допускаются в зонах с сейсмичностью до 6 баллов. Расчетная нагрузка на проезжей части составляет НК80.

Производственный процесс

Изготовление балок Б 18 Т32АIII (ИНВ 32298м) должно осуществляться в стальных опалубках, что гарантирует соблюдение геометрических пропорций конструкции. Главным материалом является тяжелый бетон с классом прочности на сжатие не ниже В25. Морозостойкость бетона должна составлять F200, а для холодных регионов - F300. Водонепроницаемость принята W6.

Армирование

Для армирования используются пространственные каркасы, сетки и отдельные стержни. Марка и класс армирования указаны в спецификациях нормативной документации, включая сталь классов AI, AII, AcII, AIII, соответствующую требованиям ГОСТ 5781-82.

Защита и контроль качества

Металлические компоненты должны быть защищены от коррозии специальными составами в соответствии с требованиями СНиП 2.03.11-85. Перед поставкой изделия проходят приемо-сдаточные испытания, результаты фиксируются в сертификатах для заказчика. Качество поверхности проверяется по ГОСТ 13015.

Транспортировка и хранение

Складирование и транспортировка балок Б 18 Т32АIII (ИНВ 32298м) должны осуществляться с соблюдением техники безопасности. Укладка производится по специальным схемам, исключающим механические повреждения. Контрольные проверки, приемка, транспортировка и хранение организуются с учетом требований ТУ 5851-002-0138838-96. Для погрузочно-разгрузочных работ необходимо использовать специализированную технику.
