Балка пролетного строения Б 1-18 в (ИНВ 34750м)

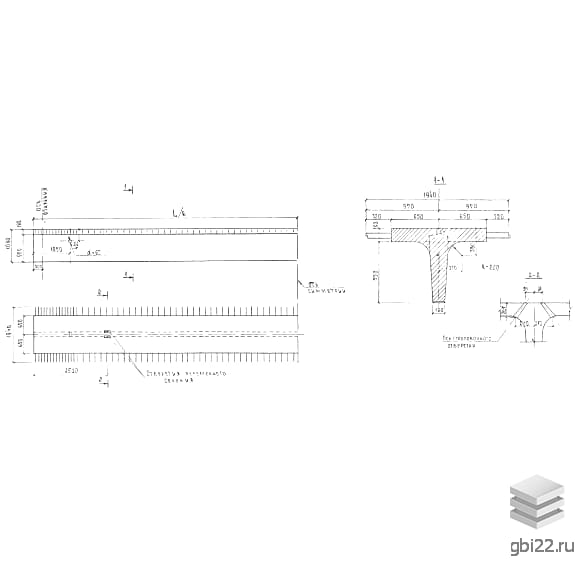

Балка пролетного строения Б 1-18 в (ИНВ 34750м) представляет собой высокопрочное изделие, изготовленное из плотного бетона и ненапрягаемой арматуры. Конструкция имеет Т-образное сечение и постоянную высоту, что делает её идеальной для мостового строительства. Эти элементы используются для создания несущих частей мостов, таких как пролетные строения для автомагистралей длиной 12, 15 и 18 метров.

Расшифровка маркировки

Каждая железобетонная балка имеет буквенно-числовой код, который содержит основную информацию о её характеристиках. Расшифровка маркировки Б 1-18 в (ИНВ 34750м) выглядит следующим образом:

Б – балка;

1 – марка стали (1 – I5XСНД, 2 – IОXСНД);

18 – длина изделия в метрах;

в – внешнее армирование.

Маркировка наносится на готовое изделие водостойкой краской, также могут указываться дата производства, масса, штамп ОТК и товарный знак производителя.

Нормативные требования

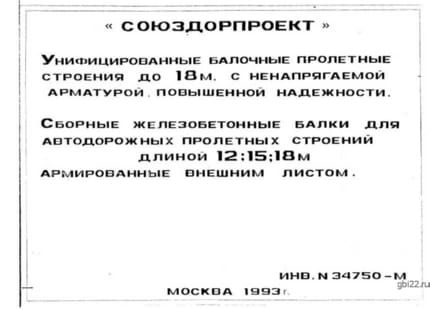

ИНВ 34750м является основным нормативом, который определяет форму и технические характеристики балки. Он содержит необходимые пометки, чертежи и спецификации. Изготовление этих крупных изделий происходит исключительно в заводских условиях с соблюдением всех производственных этапов и обязательным контролем.

Состав и характеристики бетона

Основой для балки Б 1-18 в (ИНВ 34750м) служит тяжелый бетон класса прочности В25. Состав смеси включает портландцемент, песок, щебень, воду и различные добавки. Марки бетона по морозостойкости и водонепроницаемости определяются в зависимости от климатических условий строительной площадки.

Армирование

Внутренний стальной каркас балки, создаваемый в процессе армирования, обеспечивает её прочность и устойчивость к статическим и динамическим нагрузкам. В качестве основной продольной арматуры используются полосы из стали марок I5XСНД и IОXСНД, размещаемые в нижней части изделия без защитного слоя. Вертикально расположенные арматурные стержни и торцевые упоры обеспечивают совместную работу стали и бетона.

Контроль качества

Готовые конструкции проходят испытания на прочность, жесткость и трещиностойкость. Также осуществляется осмотр и обмерка для проверки соответствия габаритов утвержденным параметрам. Только изделия, соответствующие стандартам, получают паспорт качества.

Транспортировка и хранение

Для предотвращения повреждений железобетонных изделий и обеспечения их безопасной доставки на строительную площадку необходимо соблюдать правила транспортировки. Склад для Б 1-18 в (ИНВ 34750м) должен иметь ровное основание с уклоном для отвода сточных вод. Конструкции сортируются по типоразмерам и размещаются так, чтобы маркировка была доступна для чтения. Перевозка осуществляется специализированным транспортом с креплениями, предотвращающими смещение и опрокидывание балок.

Основные характеристики

Длина: 18000 мм

Ширина: 1300 мм

Высота: 1080 мм

Вес: 19400 кг

Марка бетона: М350
