Балка пролетного строения Б 2 (ИНВ 34701м)

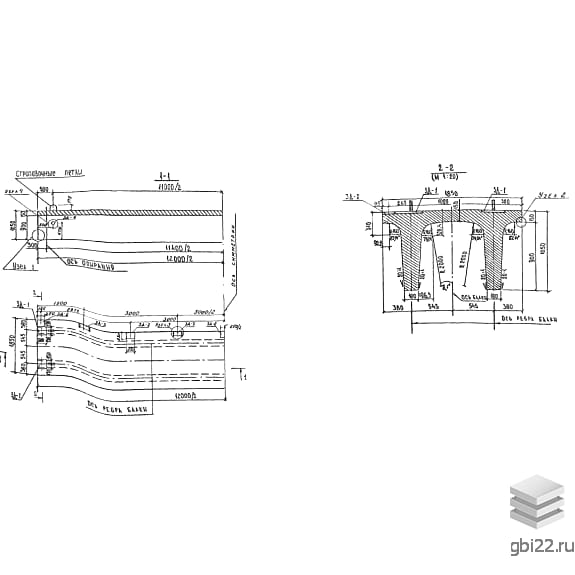

Балка пролетного строения Б 2 (ИНВ 34701м) представляет собой двухреберный бездиафрагментарный строительный элемент П-образной конфигурации, созданный путем соединения предварительно напряженной стали и бетона. Это сочетание обеспечивает конструкции высокую прочность, отличные характеристики на изгиб и долговечность.

Расшифровка маркировки

Б – обозначение типа конструкции (балка);

2 – порядковый номер типоразмера;

(ИНВ 34701м) – уникальный идентификатор изделия.

Маркировка наносится на готовую конструкцию с использованием контрастной водостойкой краски, при помощи штампа или трафарета. На изделии также могут быть указаны дата производства, вес, норматив, штамп отдела технического контроля и наименование завода.

Производственные особенности

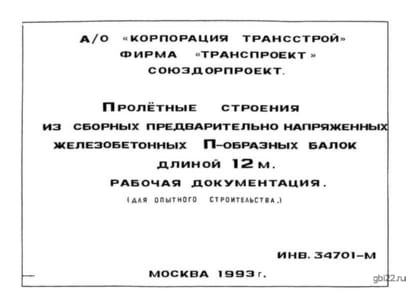

Балка пролетного строения изготавливается исключительно в заводских условиях в соответствии с нормативом ИНВ 34701м. Основная цель технологического процесса – формирование конструкции заданной формы и размеров с высокой плотностью, достигаемой путем уплотнения бетонной массы.

Материалы и характеристики

Основным материалом для создания Б 2 (ИНВ 34701м) является тяжелый бетон со средней плотностью 2200-2500 кг/м? и прочностью на сжатие класса В35. В состав бетона входят стандартные компоненты (цемент, вода, песок, крупный заполнитель), а также могут добавляться воздухововлекающие и пластифицирующие добавки.

Марка бетонной смеси по водонепроницаемости составляет W6, а морозостойкость определяется индивидуально для каждого проекта, учитывая среднемесячную температуру самого холодного месяца на строительной площадке.

Прочностные характеристики

Поскольку балка является несущей конструкцией, она должна обладать высокими прочностными показателями для выдерживания статических и динамических нагрузок. Прочность закладывается в изделие в процессе армирования, которое осуществляется с использованием напрягаемой арматуры, состоящей из пучков канатов класса К-7 диаметром 15 мм. Каждый пучок включает четыре каната.

Ненапрягаемая рабочая арматура представлена стальными стержнями классов A-I и A-III. В конструкции также предусмотрены закладные детали из полосовой стали с антикоррозийным покрытием в соответствии со СНиП 2.03.11.85.

Дополнительные особенности

В изделии предусмотрены стальные подъемные петли, которые упрощают погрузочно-разгрузочные работы и изготавливаются из арматурной стали класса A-I. Готовые балки проходят контрольные испытания для выявления соответствия стандартам и обнаружения несоответствующих конструкций.

Хранение и транспортировка

Качество железобетонной продукции зависит от правильных складских мероприятий и грамотной транспортировки. Балки пролетных строений необходимо хранить в подготовленных помещениях с ровным основанием и уклоном для отвода влаги. При складировании и транспортировке конструкции должны быть уложены в строго проектном положении.

Транспортировка Б 2 (ИНВ 34701м) осуществляется только специализированным транспортом с качественным закреплением изделий фиксирующими устройствами. Перемещение на железнодорожных платформах допускается только с использованием специальных турникетов.

Основные характеристики

Длина: 12000 мм

Ширина: 1850 мм

Высота: 1050 мм

Вес: 21300 кг

Марка бетона: М450
