Балка пролетного строения Б 2-12 в (ИНВ 34750м)

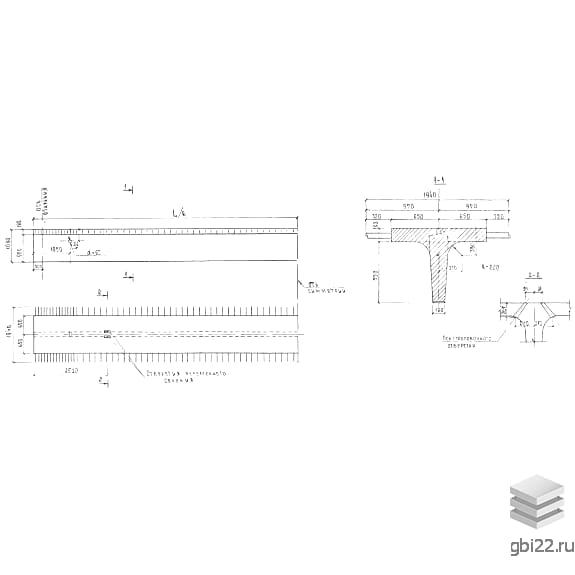

Балка пролетного строения Б 2-12 в (ИНВ 34750м) представляет собой высокопрочное изделие, изготовленное из плотного бетона и ненапрягаемой арматуры. Конструкция имеет Т-образное сечение и постоянную высоту, что делает её идеальной для мостового строительства. Эти элементы используются в качестве несущих частей мостов, в частности, для пролетных строений автомагистралей длиной двенадцать, пятнадцать и восемнадцать метров.

Расшифровка маркировки

Каждая железобетонная балка имеет буквенно-числовой код, который содержит основную информацию о её характеристиках. Расшифровка маркировки Б 2-12 в (ИНВ 34750м) выглядит следующим образом:

Б – балка;

2 – марка стали (1 – I5XСНД, 2 – IОXСНД);

12 – длина изделия в метрах;

в – внешнее армирование.

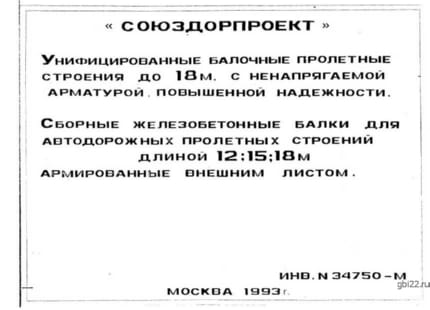

Маркировка наносится на готовое изделие водостойкой краской, также могут быть указаны дата производства, масса, штамп ОТК и товарный знак производителя. ИНВ 34750м является основным нормативом, определяющим форму и технические характеристики балки, включая чертежи и спецификации.

Производственные особенности

Изготовление данных крупных изделий осуществляется только в заводских условиях с соблюдением всех этапов производства и обязательным контролем на каждом этапе. Основой для Б 2-12 в (ИНВ 34750м) служит тяжелый бетон класса прочности В25, компоненты которого тщательно подбираются и качественно уплотняются. Состав включает портландцемент, песок, щебень, воду и различные добавки.

Армирование и прочность

Внутренний стальной каркас балки, создаваемый в процессе армирования, обеспечивает её устойчивость к статическим и динамическим нагрузкам. В качестве основной продольной арматуры используются полосы из стали марок I5XСНД и IОXСНД, размещаемые в нижней части изделия без защитного слоя. Вертикально расположенные арматурные стержни и торцевые упоры обеспечивают совместную работу стали и бетона.

Контроль качества

Готовые конструкции проходят испытания на прочность, жесткость и трещиностойкость, а также осмотр и обмер для проверки соответствия габаритов утвержденным параметрам. Только изделия, соответствующие стандартам, получают паспорт качества.

Транспортировка и хранение

Для предотвращения повреждений железобетонных изделий и обеспечения их безопасной доставки на строительную площадку необходимо соблюдать правила транспортировки. Склад для Б 2-12 в (ИНВ 34750м) должен иметь ровное основание с уклоном для отвода сточных вод. Конструкции сортируются по типоразмерам и размещаются так, чтобы маркировка была доступна для чтения. Перевозка осуществляется специализированным транспортом с креплениями, предотвращающими смещение и опрокидывание балок.

Основные характеристики

Длина: 12000 мм

Ширина: 1300 мм

Высота: 1080 мм

Вес: 12900 кг

Марка бетона: М350
