Балка пролетного строения Б 2-18 в (ИНВ 34750м)

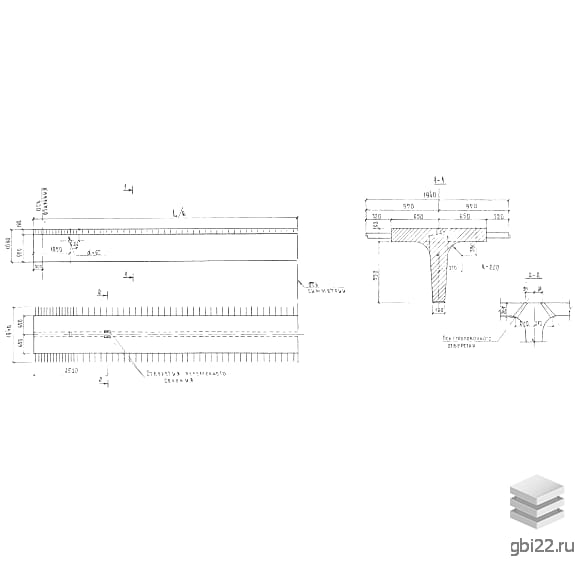

Балка пролетного строения Б 2-18 в (ИНВ 34750м) представляет собой высокопрочное изделие, изготовленное из плотного бетона и ненапрягаемой арматуры. Конструкция имеет Т-образное сечение и постоянную высоту, что делает её идеальной для мостового строительства. Эти элементы используются в качестве несущих частей мостов, в частности, для пролетных строений автомагистралей длиной 12, 15 и 18 метров.

Расшифровка маркировки

Каждая железобетонная балка имеет буквенно-числовой код, который содержит основную информацию о её характеристиках:

Б – обозначение балки;

2 – марка стали (1 - I5XСНД, 2 - IОXСНД);

18 – длина изделия в метрах;

в – наличие внешнего армирования.

Маркировка наносится на готовое изделие водостойкой краской, также могут быть указаны дата производства, масса, штамп ОТК и товарный знак производителя.

Нормативные требования

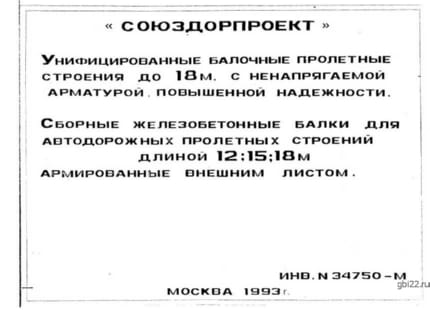

ИНВ 34750м является основным нормативом, который определяет форму и технические характеристики балки. Он содержит необходимые пометки, чертежи и спецификации, что обеспечивает высокое качество продукции.

Производственные условия

Изготовление данных крупных изделий осуществляется только в заводских условиях с соблюдением всех этапов производства и обязательным контролем на каждом этапе.

Состав и характеристики бетона

Основой для балки Б 2-18 в (ИНВ 34750м) служит тяжелый бетон класса прочности В25. Состав бетона включает портландцемент, песок, щебень, воду и различные добавки. Марки бетона по морозостойкости и водонепроницаемости определяются в зависимости от климатических условий строительной площадки.

Армирование

Внутренний стальной каркас балки, создаваемый в процессе армирования, обеспечивает её прочность и устойчивость к статическим и динамическим нагрузкам. Основная продольная арматура состоит из полос стали марок I5XСНД и IОXСНД, которые располагаются в нижней части балки без защитного слоя. Вертикальные арматурные стержни и торцевые упоры обеспечивают совместную работу стали и бетона.

Контроль качества

Готовые конструкции проходят испытания на прочность, жесткость и трещиностойкость. Также осуществляется осмотр и обмерка для проверки соответствия габаритов утвержденным параметрам. Только изделия, соответствующие стандартам, получают паспорт качества.

Транспортировка и хранение

Для предотвращения повреждений железобетонных изделий и обеспечения их безопасной доставки на строительную площадку необходимо соблюдать правила транспортировки. Склад для хранения балок Б 2-18 в (ИНВ 34750м) должен иметь ровное основание с уклоном для отвода сточных вод. Конструкции сортируются по типоразмерам и размещаются так, чтобы маркировка была доступна для чтения. Перевозка осуществляется специализированным транспортом с креплениями, предотвращающими смещение и опрокидывание балок.

Основные характеристики

Длина: 18000 мм

Ширина: 1300 мм

Высота: 1080 мм

Вес: 19400 кг

Марка бетона: М350
