Балка пролетного строения Б 3 (ИНВ 34701м)

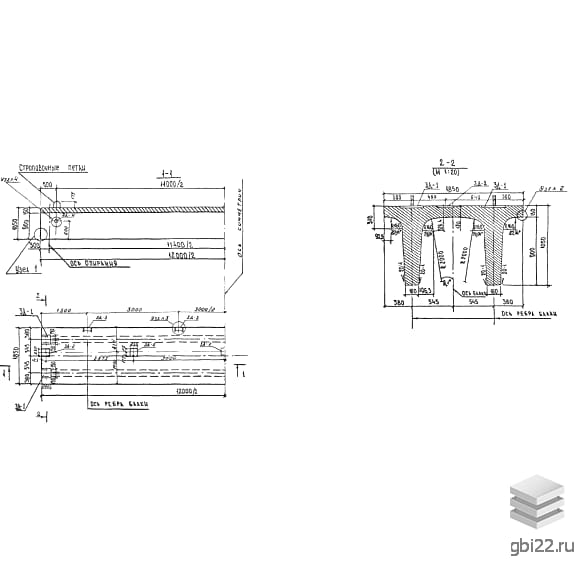

Балка пролетного строения Б 3 (ИНВ 34701м) представляет собой двухреберный бездиафрагментарный строительный элемент П-образной конфигурации, созданный путем соединения предварительно напряженной стали и бетона. Это сочетание обеспечивает конструкции высокую прочность, отличные характеристики на изгиб и долговечность.

Расшифровка маркировки

Б – обозначение конструкции (балка);

3 – порядковый номер типоразмера;

(ИНВ 34701м) – уникальный идентификатор изделия.

С помощью балки Б 3 (ИНВ 34701м) осуществляется строительство пролетных конструкций в мостах и путепроводах, предназначенных для пропуска автомобильной нагрузки AII и колесной нагрузки НК-80. Эти железобетонные изделия имеют универсальную маркировку, которая кратко отражает их особенности.

Основные характеристики

Длина: 12000 мм

Ширина: 1850 мм

Высота: 1050 мм

Вес: 21300 кг

Марка бетона: М450

Производственные особенности

Крупногабаритные балки, такие как Б 3 (ИНВ 34701м), изготавливаются исключительно в заводских условиях в соответствии с нормативом ИНВ 34701м. Технологический процесс направлен на формирование конструкции заданной формы и размеров, а также на достижение высокой плотности, что достигается путем уплотнения бетонной массы.

Материалы и армирование

Основным материалом для создания балки является тяжелый бетон со средней плотностью 2200-2500 кг/м? и прочностью на сжатие В35. В состав бетона входят стандартные компоненты (цемент, вода, песок, крупный заполнитель), а также могут добавляться воздухововлекающие и пластифицирующие добавки. Водонепроницаемость бетона обозначается как W6, а морозостойкость определяется индивидуально для каждого проекта.

Балка, как несущая конструкция, должна обладать высокими прочностными характеристиками для выдерживания статических и динамических нагрузок. Армирование Б 3 (ИНВ 34701м) осуществляется с использованием напрягаемой арматуры, состоящей из пучков канатов класса К-7 диаметром 15 мм. Каждый пучок включает четыре каната. Ненапрягаемая рабочая арматура представлена стальными стержнями классов А-I и А-III.

Дополнительные конструктивные особенности

В конструкции балки предусмотрены закладные детали из полосовой стали с антикоррозийным покрытием, а также стальные подъемные петли, упрощающие погрузочно-разгрузочные работы. Готовые балки проходят контрольные испытания для выявления соответствия стандартам.

Хранение и транспортировка

Качество железобетонных изделий зависит от правильных складских мероприятий и грамотной транспортировки. Балки пролетных строений необходимо хранить в подготовленных помещениях с ровным основанием и уклоном для отвода влаги. При складировании и транспортировке конструкции должны быть уложены в строго проектном положении. Транспортировка Б 3 (ИНВ 34701м) осуществляется специализированным транспортом с качественным креплением изделий фиксирующими устройствами. Перемещение на железнодорожных платформах допускается только с использованием специальных турникетов.
