Балки пролетного строения Б 3-12 в (ИНВ 34751-м)

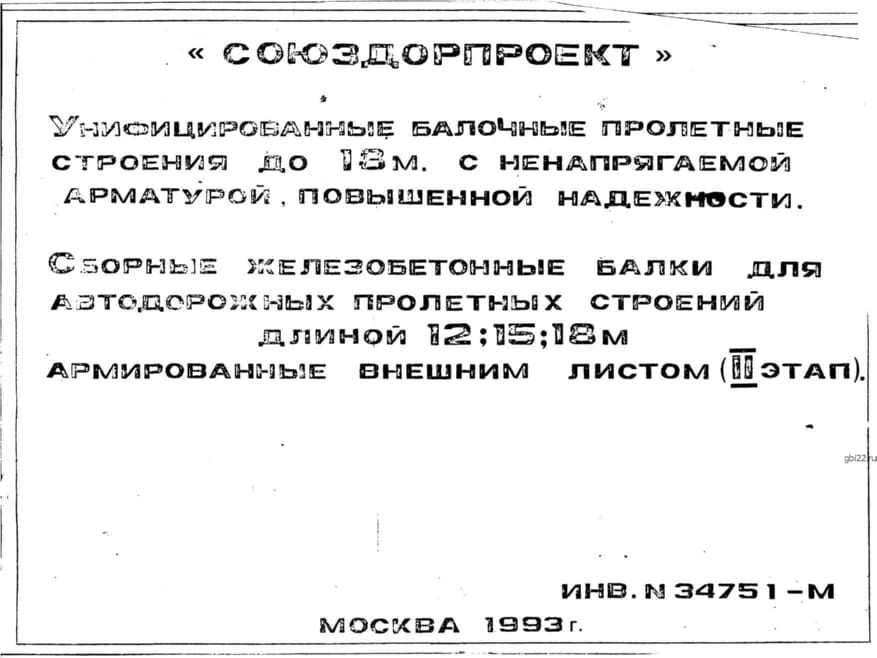

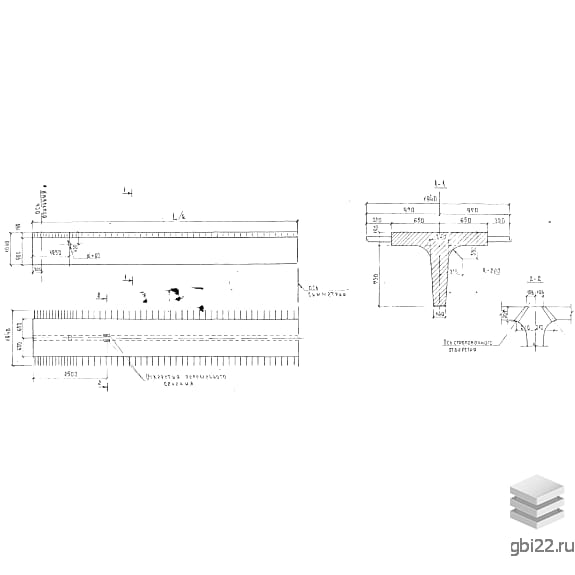

Балки пролетного строения Б 3-12 в (ИНВ 34751-м) – это железобетонные конструкции с Т-образным сечением, предназначенные для использования в качестве сборных пролетных элементов. Эти изделия, согласно Серии ИНВ 34751-м, применяются в автодорожных пролетных строениях и обладают длительным сроком службы и высокой несущей способностью.

Маркировка изделий

Маркировка балок состоит из буквенных и цифровых индексов, разделенных дефисом. Рассмотрим обозначения Б 3-12 в (ИНВ 34751-м):

Б – балка;

3 – марка стали;

12 – длина в метрах;

в – внешнее армирование.

Характеристики и требования

На поверхность изделий наносятся специальные надписи, включая дату производства, штамп ОТК, товарный знак или наименование производителя, полную марку и массу. Краска, используемая для этих обозначений, должна быть влагостойкой и устойчива к резким температурным колебаниям.

При производстве балок необходимо следовать всем актуальным нормативным документам и рабочим чертежам. Балки Б 3-12 в (ИНВ 34751-м) проектируются с усовершенствованными армокаркасами, что позволяет оптимизировать процесс их изготовления. Рекомендуемый класс бетона для этих изделий – В12,5, а морозостойкость подбирается в зависимости от климатических условий эксплуатации.

Производственные процессы

Изготовление листов внешнего армирования должно проводиться на специализированных заводах по производству мостовых металлических конструкций. Стыковая сварка листов различной толщины осуществляется в соответствии с нормативными требованиями, с обязательным контролем качества сварного шва.

Приварка анкерных стержней к листовой полосе рекомендуется выполнять автоматической сваркой тавровых соединений (дуговой под флюсом или контактной). Для конструкций с длиной менее нормативной в пределах модуля следует использовать продольную рабочую арматуру, превышающую нормативный пролет.

Контроль качества и хранение

После достижения необходимой отпускной прочности балки проходят обязательные контрольные проверки, по результатам которых определяется соответствие нормативным характеристикам. Каждая партия железобетонных изделий, успешно прошедшая испытания, получает сертификат соответствия.

Для надежного хранения балок Б 3-12 в (ИНВ 34751-м) необходимо подготовить складские помещения с обеспечением свободного доступа для просмотра маркировки. При транспортировке и складировании балки размещаются на деревянные подкладки, находящиеся на расстоянии 1/3 длины с торцов в двух местах. Железобетонные изделия сортируются по маркам и партиям, а конструкции укладываются в штабели не выше 2 метров.

Основные характеристики

Длина: 12000 мм

Ширина: 1300 мм

Высота: 1080 мм

Вес: 12900 кг

Марка бетона: М350
