Железобетонные балки пролетного строения Б 3-15 в (ИНВ 34751-м)

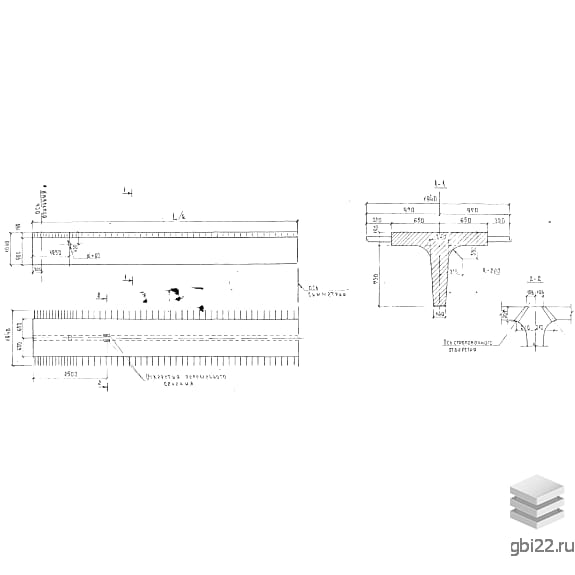

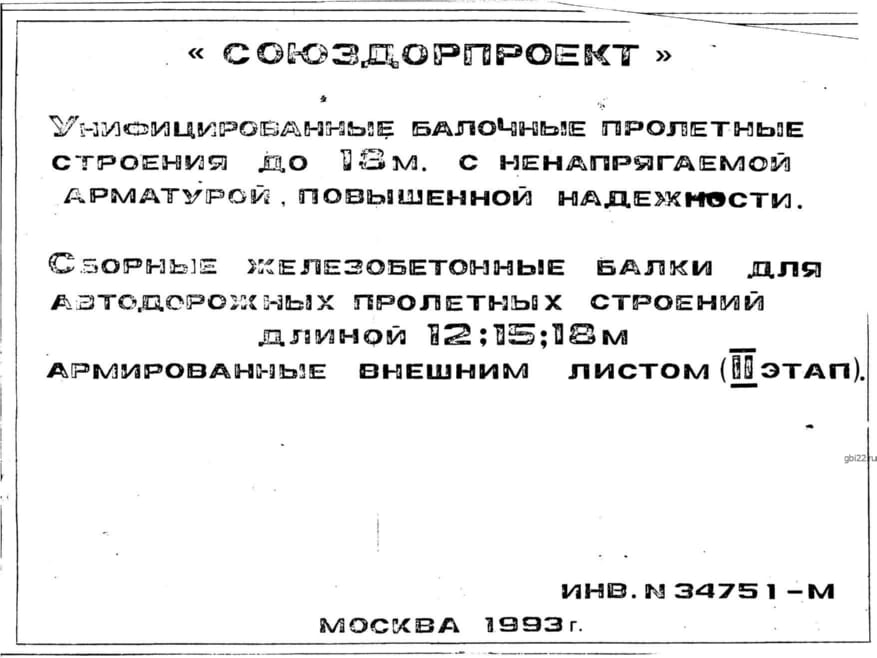

Железобетонные балки Б 3-15 в (ИНВ 34751-м) – это конструкции с Т-образным сечением, предназначенные для использования в качестве сборных пролетных элементов. Они разработаны в соответствии с Серией ИНВ 34751-м и применяются в автодорожных пролетных строениях. Эти элементы обладают длительным сроком службы и высокой несущей способностью.

Маркировка изделий

Маркировка балок состоит из буквенных и цифровых индексов, разделенных дефисом. Рассмотрим обозначения Б 3-15 в (ИНВ 34751-м):

Б – балка;

3 – марка стали;

15 – длина в метрах;

в – внешнее армирование.

Характеристики и требования

На поверхность изделий наносятся специальные надписи, включая дату производства, штамп ОТК, товарный знак или наименование производителя, полную марку и массу. Краска, используемая для этих обозначений, должна быть влагостойкой и устойчива к резким температурным колебаниям.

При производстве необходимо следовать всем актуальным нормативным документам и рабочим чертежам. Балки Б 3-15 в (ИНВ 34751-м) проектируются с усовершенствованными армокаркасами, что позволяет оптимизировать процесс их изготовления. Рекомендуемый класс бетона для этих изделий – В12,5, а морозостойкость подбирается в зависимости от климатических условий эксплуатации.

Производственные процессы

Листы внешнего армирования должны изготавливаться на специализированных заводах по производству металлических конструкций. Стыковая сварка листов различной толщины выполняется в соответствии с нормативными требованиями, с обязательным контролем качества сварного шва. Приварка анкерных стержней к листовой полосе рекомендуется осуществлять автоматической сваркой тавровых соединений.

Для конструкций с длиной менее нормативной в пределах модуля следует использовать продольную рабочую арматуру, превышающую нормативный пролет. Нижние поверхности листов внешнего армирования необходимо окрашивать. Для длинных стержней анкеров допускается использование всех стержневых арматурных сталей, предусмотренных СНиП 2.05.03-84, за исключением арматуры класса AI.

Контроль качества и хранение

После достижения необходимой прочности, балки проходят обязательные контрольные проверки, по результатам которых определяется соответствие нормативным характеристикам. Каждая партия изделий, прошедшая испытания без выявления дефектов, получает сертификат соответствия.

Для надежного хранения балок Б 3-15 в (ИНВ 34751-м) необходимо подготовить складские помещения с обеспечением свободного доступа для просмотра маркировки. При транспортировке балки размещаются на деревянные подкладки, находящиеся на расстоянии 1/3 длины с торцов в двух местах. Железобетонные изделия сортируются по маркам и партиям, а конструкции складируются в штабели не выше 2 метров. Погрузочные работы выполняются специализированной техникой с использованием строповочных отверстий.

Основные характеристики

Длина: 15000 мм

Ширина: 1300 мм

Высота: 1080 мм

Вес: 16200 кг

Марка бетона: М350
