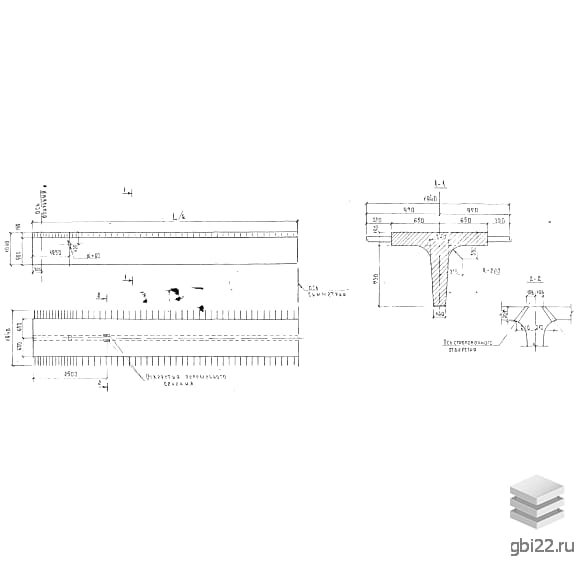

Балки пролетного строения Б 3-18 в (ИНВ 34751-м)

Балки пролетного строения Б 3-18 в (ИНВ 34751-м) – это железобетонные конструкции с Т-образным сечением, предназначенные для использования в качестве сборных пролетных элементов. Согласно Серии ИНВ 34751-м, данные балки применяются в автодорожных пролетных сооружениях. Эти элементы обладают длительным сроком службы и высокой несущей способностью.

Маркировка изделий

Маркировка балок состоит из буквенных и цифровых индексов, разделенных дефисом, что отражает ключевые характеристики изделия. Рассмотрим обозначения Б 3-18 в (ИНВ 34751-м):

Б – обозначение балки;

3 – марка стали;

18 – длина в метрах;

в – наличие внешнего армирования.

Нанесение маркировки

На поверхность изделий наносятся специальные надписи, включая дату производства, штамп ОТК, товарный знак или название производителя, полную марку и массу. Используемая краска должна быть влагостойкой и устойчива к резким температурным колебаниям.

Производственные требования

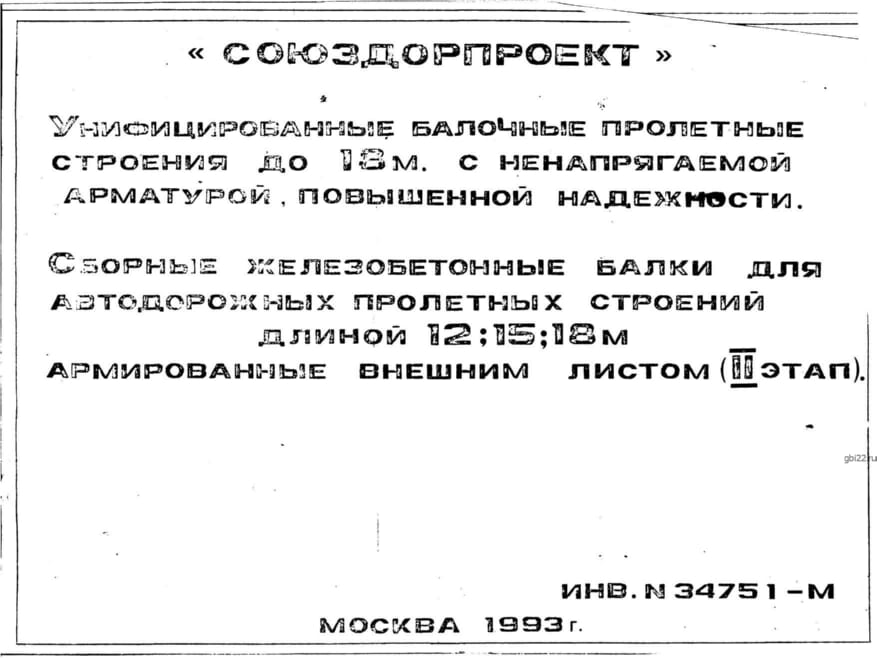

При изготовлении изделий необходимо следовать всем актуальным нормативным документам и рабочим чертежам. Согласно Серии ИНВ 34751-м, балки Б 3-18 в спроектированы с усовершенствованными армокаркасами, что позволяет оптимизировать процесс их производства. Рекомендуемый класс бетона для этих балок составляет В12,5, а морозостойкость подбирается в зависимости от климатических условий эксплуатации.

Сварочные работы

Изготовление листов внешнего армирования должно проводиться на специализированных заводах. Стыковая сварка листов различной толщины осуществляется в соответствии с нормативными требованиями, с обязательным контролем качества сварного шва. Приварка анкерных стержней к листовой полосе рекомендуется выполнять автоматической сваркой тавровых соединений.

Хранение и транспортировка

Для надежного хранения балок Б 3-18 в (ИНВ 34751-м) необходимо подготовить складские помещения с обеспечением свободного доступа для просмотра маркировки. При транспортировке балки размещаются на деревянные подкладки, находящиеся на расстоянии 1/3 длины с торцов в двух местах. Железобетонные изделия сортируются по маркам и партиям, а конструкции складируются в штабели не выше 2 метров. Погрузка должна осуществляться специализированной техникой с использованием строповочных отверстий.

Основные характеристики

Длина: 18000 мм

Ширина: 1300 мм

Высота: 1080 мм

Вес: 19400 кг

Марка бетона: М350
