Балки пролетного строения Б 4-15 в (ИНВ 34751-м)

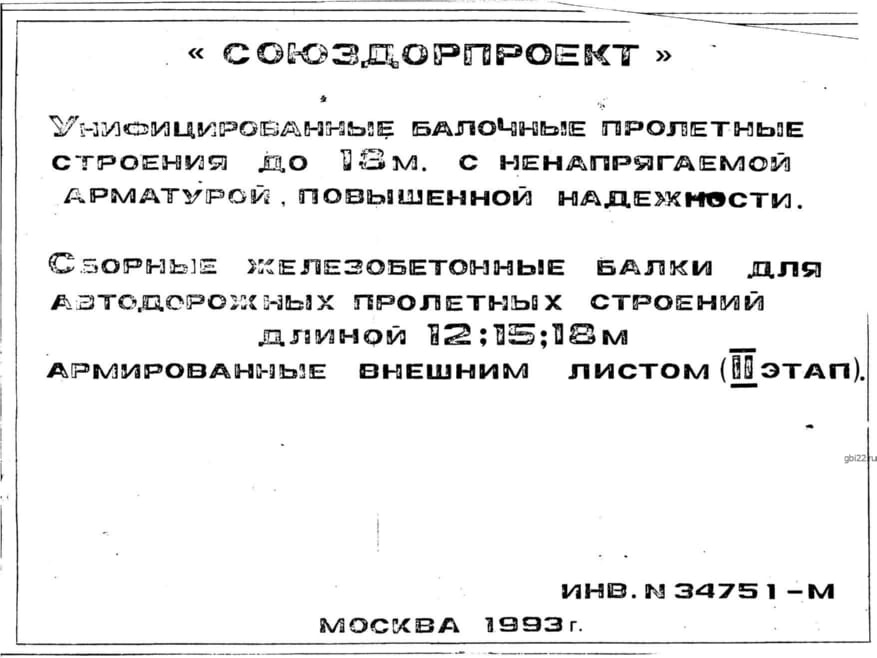

Балки пролетного строения Б 4-15 в (ИНВ 34751-м) – это железобетонные конструкции с Т-образным сечением, предназначенные для использования в качестве сборных пролетных элементов. Согласно Серии ИНВ 34751-м, данные балки применяются в автодорожных пролетных сооружениях. Эти элементы обладают длительным сроком службы и высокой несущей способностью.

Маркировка изделий

Маркировка балок состоит из буквенных и цифровых индексов, разделенных дефисом. Рассмотрим обозначения Б 4-15 в (ИНВ 34751-м):

Б – балка;

4 – марка стали;

15 – длина в метрах;

в – внешнее армирование.

Нанесение маркировки

На поверхность изделий наносятся специальные надписи с использованием влагоустойчивой и термостойкой краски, включая дату производства, штамп ОТК, товарный знак или наименование производителя, полную марку и массу. В процессе изготовления необходимо следовать всем актуальным нормативным документам и рабочим чертежам.

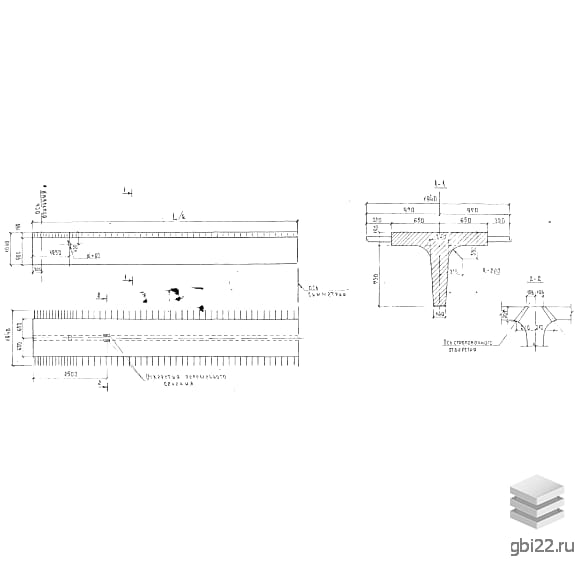

Конструктивные особенности

Согласно Серии ИНВ 34751-м, балки Б 4-15 в спроектированы с усовершенствованными армокаркасами, что позволяет оптимизировать процесс их производства. Рекомендуемый класс бетона для этих изделий составляет В12,5, а морозостойкость подбирается в зависимости от климатических условий эксплуатации.

Производственные требования

Листы внешнего армирования должны изготавливаться на специализированных заводах по производству металлических мостовых конструкций. Стыковая сварка листов различной толщины выполняется в соответствии с нормативными требованиями, с обязательным контролем качества сварного шва. Приварка анкерных стержней к листовой полосе рекомендуется осуществлять автоматической сваркой тавровых соединений.

Контроль качества

После достижения необходимой прочности, балки проходят обязательные контрольные проверки, по результатам которых определяется соответствие нормативным характеристикам. Каждая партия изделий, успешно прошедшая испытания, получает сертификат соответствия.

Хранение и транспортировка

Для надежного хранения балок Б 4-15 в (ИНВ 34751-м) необходимо подготовить складские помещения с обеспечением свободного доступа для проверки маркировки. При транспортировке балки размещаются на деревянные подкладки, находящиеся на расстоянии 1/3 длины с торцов в двух местах. Железобетонные изделия сортируются по маркам и партиям, а конструкции складируются в штабели не выше 2 метров. Погрузка осуществляется специализированной техникой с использованием строповочных отверстий, а при транспортировке балки должны быть надежно зафиксированы для предотвращения смещения и механических повреждений.

Основные характеристики

Длина: 15000 мм

Ширина: 1300 мм

Высота: 1080 мм

Вес: 16200 кг

Марка бетона: М350
