Железобетонные блоки П-образной формы

Железобетонные блоки представляют собой унифицированные конструкции, имеющие форму буквы «П». На торцевых гранях изделий расположены прямоугольные углубления. Согласно нормативному документу ИНВ 19700м, блоки могут быть выполнены в прямоугольной форме с расширенными трапециевидными торцевыми поверхностями.

Основные характеристики

Длина: 1600 мм

Ширина: 60 мм

Высота: 100 мм

Вес: 23 кг

Марка бетона: М300

Применение

Эти блоки используются при строительстве различных сооружений, необходимых для укрепления откосов земляного полотна. Изделия укладываются в решетчатую конструкцию на наклонных участках, предотвращая обвалы грунта. В местах соединения строительные элементы фиксируются цементным раствором.

Требования к качеству

При разработке изделий учитывались требования и рекомендации, изложенные в нормативном документе Теме О-3р-01-71, раздел 13. В состав бетонной смеси входят добавки, которые обеспечивают длительный срок службы конструкций и высокую устойчивость к агрессивным воздействиям внешней среды.

Идентификация и контроль

Для упрощения поиска конструкций на их поверхности размещены специальные символы, отражающие ключевые характеристики. Знаки расшифровываются следующим образом:

1. Блок - тип конструкции. Дополнительно на изделии могут быть указаны масса, дата производства и штамп отдела технического контроля.

Производственные стандарты

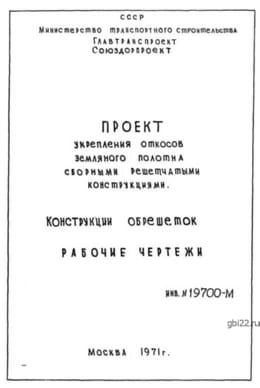

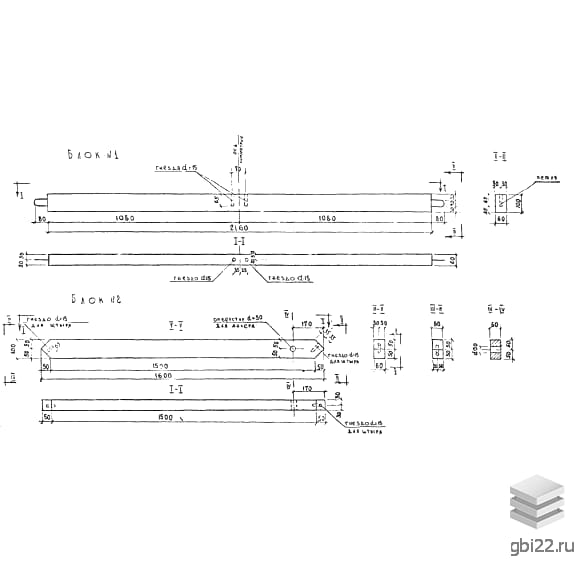

Рабочие чертежи железобетонных блоков представлены в нормативном документе ИНВ 19700м, который также содержит описание процесса производства, требования к материалам и инструкции по контролю на каждом этапе. Рекомендуется использовать бетон марки М300.

Армирование и испытания

Подбор физико-химических характеристик, таких как морозостойкость и водонепроницаемость, осуществляется с учетом климатических условий региона строительства. Для обеспечения прочности в изделия закладывается армирование из проволоки класса В1, соответствующей требованиям ГОСТ 6727-53. Также допускается использование арматуры класса AI по ГОСТ 5781-61.

Контроль качества

Перед отправкой на склад изделия проходят проверки, подтверждающие их физико-химические свойства и пригодность к эксплуатации. Испытания проводятся по методам, указанным в ГОСТ 8829-94, а результаты фиксируются в спецификациях, предоставляемых потребителю.

Укладка и транспортировка

Укладка элементов должна производиться согласно специальным схемам, предотвращающим механические повреждения. Погрузочно-разгрузочные работы выполняются в соответствии с требованиями нормативной документации и техники безопасности с использованием специализированной техники. Запрещается сбрасывать, наваливать и перемещать строительные материалы волоком. Приемка и транспортировка контролируются по требованиям ГОСТ 13015 на всех этапах.
