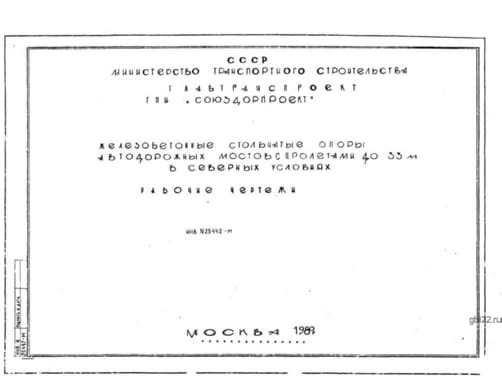

Блоки шкафных стенок 120Ш 3 (ИНВ 25442м)

Блоки шкафных стенок 120Ш 3 (ИНВ 25442м) представляют собой прямоугольные элементы с уникальными конструктивными особенностями. Рассмотрим расшифровку маркировки:

120 – полезная высота;

Ш – тип конструкции (блок шкафной стенки);

3 – порядковый номер типоразмера элемента.

Дополнительно в маркировке могут присутствовать буквенные индексы («н», «т»), указывающие на зеркальное отображение конструкции и различия в закладных деталях. Важно соблюдать оригинальные шифры без произвольных изменений. Также необходимо указывать дату производства, массу и печать отдела технического контроля.

Основные характеристики

Длина: 4640 мм

Ширина: 400 мм

Высота: 1160 мм

Вес: 4300 кг

Марка бетона: М400

Применение

Эти унифицированные блоки используются при строительстве автодорожных мостов с пролетом до 33 м, особенно в северных условиях. Они служат элементами, устанавливаемыми на ригеля, и необходимы для формирования контура края мостового полотна.

Особенности конструкции

Изделия обладают высокой прочностью, надежностью и длительным сроком службы. При проектировании учитывались требования нормативных документов, таких как СНиП II-18-76. На поверхности блоков специальной масляной краской наносятся индексы, отражающие ключевые характеристики изделий.

Требования к качеству

При производстве блоков следует использовать стальные опалубочные формы и тяжелый бетон марки М400, соответствующий прочности на сжатие. Показатель морозостойкости должен быть не ниже F300. Перед заливкой бетонной смеси устанавливаются специальные сетки и каркасы для обеспечения защитного слоя, предотвращающего коррозию.

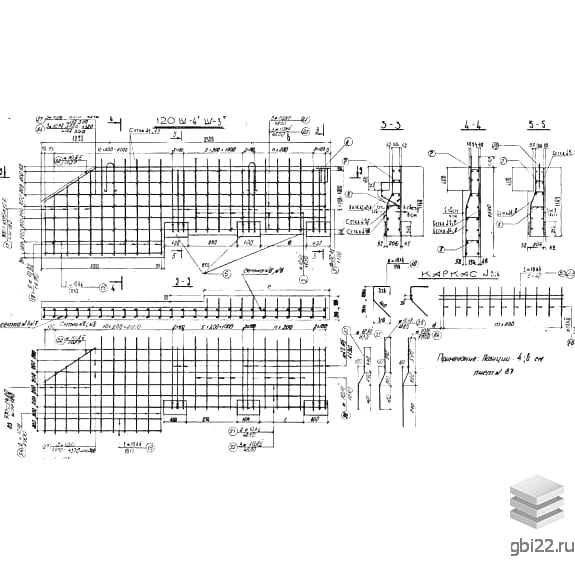

Арматура и закладные детали

Для арматурных составляющих используется сталь классов AI и AII, соответствующая ГОСТ 5781-61. Закладные детали изготавливаются из полосового проката марки 10Г2С, отвечающего требованиям ГОСТ 19281-73. На поверхности изделий не допускаются оголенные арматуры, сколы, трещины и раковины. Все некондиционные элементы отбраковываются.

Условия поставки

К поставке допускаются только изделия, прошедшие полный комплекс приемо-сдаточных испытаний. Потребитель получает конструкции с полным пакетом необходимой документации. Складирование и транспортировка блоков должны осуществляться с соблюдением правил техники безопасности, укладка производится по специальным схемам для предотвращения механических повреждений.

Погрузочно-разгрузочные работы должны проводиться с использованием специализированного оборудования, обеспечивающего равномерное распределение нагрузки в стропах.
