Блоки столбов СС 13-4 (ИНВ 25442м)

Блоки столбов СС 13-4 – это унифицированные высокопрочные строительные элементы, обладающие вытянутой цилиндрической формой. На одной из торцевых граней изделий расположены арматурные выпуски, которые необходимы для соединения с соседними элементами в каркасной конструкции. Эти изделия отличаются гладкими и ровными поверхностями.

Расшифровка маркировки

СС – тип конструкции (блоки столбов);

13 – длина в сантиметрах;

4 – величина несущей способности.

Дополнительно в маркировке может присутствовать буквенный индекс «н», указывающий на отсутствие стальных трубок в закладных деталях. Внесение произвольных изменений в маркировку запрещено. Также на изделиях указывается масса, дата производства и штамп отдела технического контроля.

Основные характеристики

Длина: 13000 мм

Ширина: 800 мм

Высота: 800 мм

Вес: 16250 кг

Марка бетона: М400

Применение

Блоки столбов используются при строительстве автодорожных мостов с пролетами до 33 метров в северных условиях. Они служат надежной опорой для конструкций, расположенных выше, при формировании мостового полотна. Максимальная высота промежуточных опор до верхней части ригеля составляет 14 метров.

Требования к качеству

Изделия должны соответствовать требованиям действующих нормативных документов, таких как СНиП II-18-76. При производстве блоков необходимо использовать стальные опалубки, которые обеспечивают соблюдение геометрических пропорций и высокое качество лицевых поверхностей.

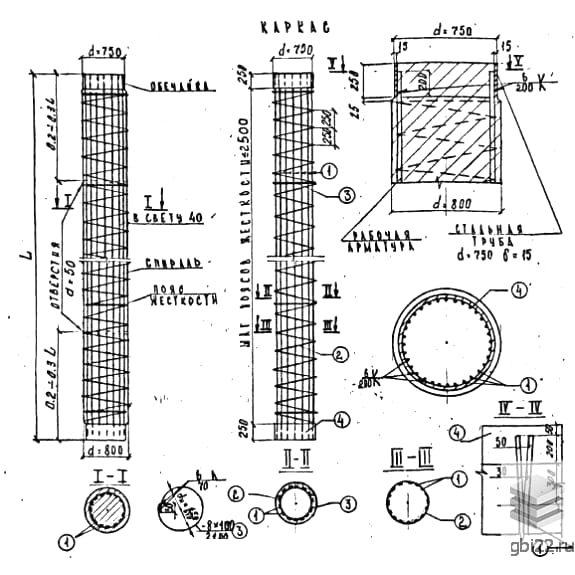

Армирование и материалы

В качестве основного материала рекомендуется применять тяжелый бетон марки М400 с морозостойкостью не ниже F300. Армирование осуществляется отдельными стержнями, соединяемыми с помощью контактной точечной сварки и хомутов. Для распределительного армирования используется сталь класса AI марок ВСт3пс2, соответствующая требованиям ГОСТ 5781-75. Рабочее армирование выполняется из стали класса AII марки 10ГТ диаметром от 10 до 32 мм, а также сталь класса AIII марки 25Г2С диаметром стержней от 8 до 32 мм.

Контроль качества и транспортировка

Перед поставкой конструкции проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах, предоставляемых заказчику. Не допускается наличие сколов, трещин, ржавчины и жировых пятен. Складирование и транспортировка блоков должны осуществляться с соблюдением правил техники безопасности, укладка должна производиться по схемам, исключающим механические повреждения. Все погрузочно-разгрузочные работы должны выполняться с использованием специализированного оборудования, исключительно за строповочные отверстия, расположенные близко к торцам конструкции. Важно защищать изделия от повреждений, предотвращая их навал, сброс и перемещение волоком.
