Блоки столбов СС 15-1 н (ИНВ 25442м)

Блоки столбов СС 15-1 н (ИНВ 25442м) представляют собой унифицированные высокопрочные строительные элементы. Они имеют вытянутую цилиндрическую форму и оснащены арматурными выпусками на одной из торцевых граней, что позволяет соединять их с соседними элементами в каркасах сооружений. Конструкции отличаются гладкими и ровными поверхностями.

Расшифровка маркировки

Маркировка СС 15-1 н (ИНВ 25442м) имеет следующую расшифровку:

СС – тип конструкции (блоки столбов);

15 – длина в сантиметрах;

1 – величина несущей способности;

н – конструктивные особенности.

Дополнительно, буквенный индекс «н» указывает на отсутствие стальных трубок в закладных деталях. Внесение произвольных изменений в маркировку запрещено. Также на изделиях указывается масса, дата производства и штамп отдела технического контроля.

Основные характеристики

Длина: 15000 мм

Ширина: 800 мм

Высота: 800 мм

Вес: 18750 кг

Марка бетона: М400

Применение

Эти блоки используются при строительстве автодорожных мостов с пролетами до 33 метров в северных условиях. Они служат надежной опорой для конструкций, расположенных выше, при формировании мостового полотна. Максимальная высота промежуточных опор до верха ригеля составляет 14 метров.

Качество и производство

При разработке блоков учитывались требования действующих нормативных документов, таких как СНиП II-18-76. Формовка должна производиться в стальных опалубках, что обеспечивает соблюдение геометрических пропорций и высокое качество лицевых поверхностей. Рекомендуется использовать тяжелый бетон марки М400 с морозостойкостью не ниже F300.

Армирование

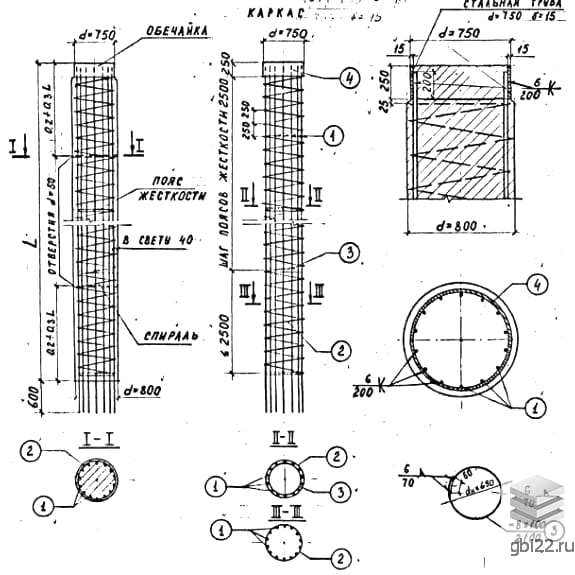

Конструкции армируются отдельными стержнями, соединяемыми с помощью контактной точечной сварки и спиральных хомутов. Для распределительного армирования используется сталь класса AI марок ВСт3пс2, соответствующая ГОСТ 5781-75. Рабочее армирование выполняется из стали класса AII марки 10ГТ диаметром от 10 до 32 мм, а также сталь класса AIII марки 25Г2С диаметром от 8 до 32 мм.

Контроль качества

Перед поставкой конструкции проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах, предоставляемых заказчику. Не допускается наличие сколов, трещин, ржавых и жировых пятен.

Транспортировка и хранение

Складирование и транспортировка блоков столбов СС 15-1 н (ИНВ 25442м) должны осуществляться с соблюдением техники безопасности. Укладка должна производиться по схемам, исключающим механические повреждения. Все погрузочно-разгрузочные работы выполняются с использованием специализированного оборудования, исключительно за строповочные отверстия, расположенные близко к торцам конструкции. Важно защищать изделия от повреждений, предотвращая навал, сброс и перемещение волоком.
