Блоки столбов СС 15-4 (ИНВ 25442м)

Блоки столбов СС 15-4 – это унифицированные высокопрочные строительные элементы, предназначенные для создания надежных опор в строительстве. Маркировка изделия расшифровывается следующим образом:

СС – тип конструкции (блоки столбов);

15 – длина в миллиметрах;

4 – величина несущей способности.

Дополнительно, в маркировке может присутствовать индекс «н», указывающий на отсутствие стальных трубок в закладных деталях. Важно соблюдать точность в маркировке, не внося произвольные изменения. Также необходимо указывать массу, дату производства и штамп отдела технического контроля.

Основные характеристики

Длина: 15000 мм

Ширина: 800 мм

Высота: 800 мм

Вес: 18750 кг

Марка бетона: М400

Применение

Эти блоки используются при строительстве автодорожных мостов с пролетами до 33 метров в условиях северного климата. Они служат надежной опорой для конструкций, расположенных выше, обеспечивая прочность мостового полотна.

Конструкция и материалы

Изделия имеют вытянутую цилиндрическую форму и оснащены арматурными выпусками для соединения с соседними элементами. Конструкции отличаются гладкими и ровными поверхностями, что обеспечивает высокое качество.

При производстве блоков учитываются требования нормативных документов, таких как СНиП II-18-76. Формовка осуществляется в стальных опалубках, что гарантирует соблюдение геометрических пропорций и высокое качество лицевых поверхностей. Рекомендуется использовать тяжелый бетон марки М400 с морозостойкостью не ниже F300.

Армирование

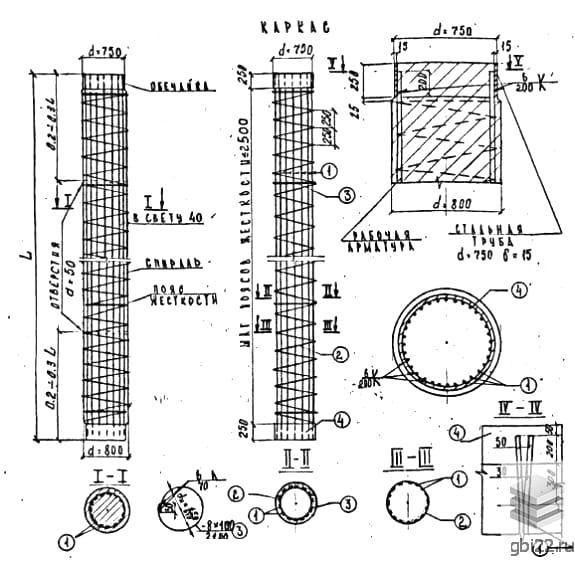

Конструкции армируются отдельными стержнями, соединяемыми контактной точечной сваркой и спиральными хомутами. Для распределительного армирования используется сталь класса AI марок ВСт3пс2, соответствующая ГОСТ 5781-75. Рабочее армирование выполняется из стали класса AII марки 10ГТ диаметром от 10 до 32 мм, а также сталь класса AIII марки 25Г2С диаметром от 8 до 32 мм.

Контроль качества

Перед поставкой конструкции проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах, предоставляемых заказчику. Не допускается наличие сколов, трещин, ржавых и жировых пятен.

Транспортировка и хранение

Складирование и транспортировка блоков столбов СС 15-4 (ИНВ 25442м) должны осуществляться с соблюдением техники безопасности. Укладка должна производиться по схемам, исключающим механические повреждения. Все погрузочно-разгрузочные работы выполняются с использованием специализированного оборудования, только за строповочные отверстия, расположенные близко к торцам конструкции. Важно защищать изделия от повреждений, избегая навала, сброса и перемещения волоком.
