Блоки столбов СС 7-3 (ИНВ 25442м)

Блоки столбов СС 7-3 (ИНВ 25442м) представляют собой унифицированные высокопрочные строительные элементы. Они имеют вытянутую цилиндрическую форму и оснащены арматурными выпусками на одной из торцевых граней, что необходимо для соединения с соседними элементами в каркасной конструкции.

Расшифровка маркировки

СС – тип конструкции (блоки столбов);

7 – длина изделия в метрах;

3 – величина несущей способности.

Дополнительно может быть указан буквенный индекс «н», который обозначает отсутствие стальных трубок в закладных деталях. Важно не вносить произвольные изменения в маркировку. Также на изделиях указывается масса, дата производства и штамп отдела технического контроля.

Основные характеристики

Длина: 7000 мм

Ширина: 800 мм

Высота: 800 мм

Вес: 8750 кг

Марка бетона: М400

Применение

Эти блоки используются при строительстве автодорожных мостов с пролетами до 33 метров в северных условиях. Они служат надежной опорой для конструкций, расположенных выше, в процессе обустройства мостового полотна. Максимальная высота промежуточных опор до верхней части ригеля составляет 14 метров.

Требования к качеству

Изделия должны соответствовать требованиям действующих нормативных документов, таких как СНиП II-18-76. При производстве блоков необходимо использовать стальные опалубки, которые обеспечивают соблюдение геометрических пропорций и высокое качество лицевых поверхностей.

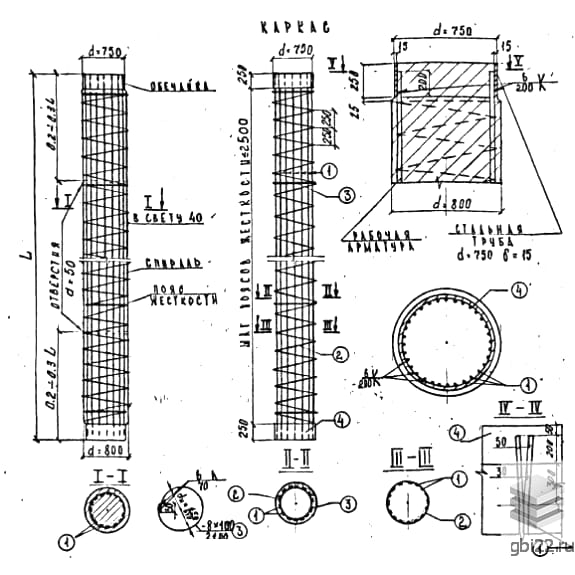

Армирование и материалы

В качестве основного материала рекомендуется применять тяжелый бетон марки М400 с морозостойкостью не ниже F300. Конструкции армируются отдельными стержнями, которые соединяются с помощью контактной точечной сварки и хомутов. Для распределительного армирования используется сталь класса AI марок ВСт3пс2, а для рабочего армирования – сталь класса AII марки 10ГТ диаметром от 10 до 32 мм. Также применяется сталь класса AIII марки 25Г2С диаметром стержней от 8 до 32 мм.

Контроль качества

Перед поставкой конструкции проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах, предоставляемых заказчику. Не допускается наличие сколов, трещин, ржавых и жировых пятен.

Транспортировка и складирование

Складирование и транспортировка блоков столбов СС 7-3 (ИНВ 25442м) должны осуществляться с соблюдением правил техники безопасности. Укладка должна производиться по схемам, исключающим вероятность механических повреждений. Все погрузочно-разгрузочные работы должны выполняться с использованием специализированного оборудования, исключительно за строповочные отверстия, расположенные близко к торцам конструкции. Важно защищать изделия от повреждений, предохраняя их от навала, сброса и перемещения волоком.
