Блоки столбов СС 7-3 н (ИНВ 25442м)

Блоки столбов СС 7-3 н (ИНВ 25442м) представляют собой унифицированные высокопрочные строительные элементы. Они имеют вытянутую цилиндрическую форму и оснащены арматурными выпусками на одной из торцевых граней, что необходимо для соединения с соседними элементами в каркасной конструкции. Эти изделия отличаются гладкими и ровными поверхностями.

Расшифровка маркировки

СС – тип конструкции (блоки столбов);

7 – длина изделия;

3 – величина несущей способности;

н – конструктивные особенности.

Дополнительно может быть указан буквенный индекс «н», который обозначает отличия по закладным деталям (например, отсутствие стальных трубок). Важно не вносить произвольные изменения в маркировку. Также необходимо указывать массу, дату производства и штамп отдела технического контроля.

Основные характеристики

Длина: 7000 мм

Ширина: 800 мм

Высота: 800 мм

Вес: 8750 кг

Марка бетона: М400

Применение

Эти блоки используются при строительстве автодорожных мостов с пролетами до 33 метров в северных условиях. Они служат надежной опорой для конструкций, расположенных выше, при формировании мостового полотна. Максимальная высота промежуточных опор до верхней части ригеля составляет 14 метров.

Качество и стандарты

При разработке блоков учитывались требования действующих нормативных документов, таких как СНиП II-18-76. Формовка должна производиться в стальных опалубках, что обеспечивает соблюдение геометрических пропорций и высокое качество лицевых поверхностей. Рекомендуется использовать тяжелый бетон марки М400 с морозостойкостью не ниже F300.

Армирование

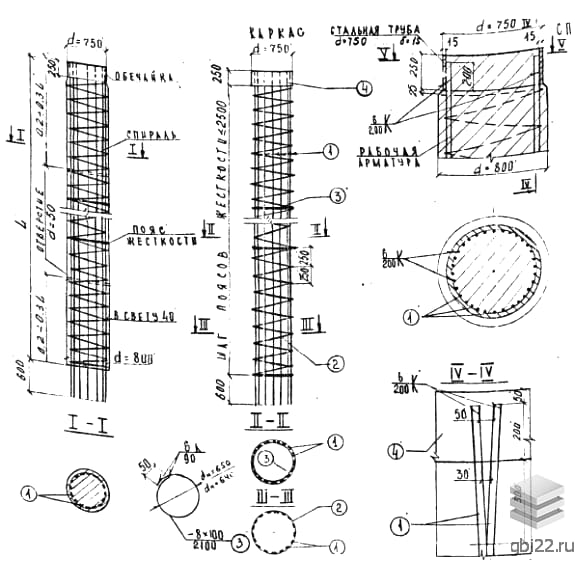

Конструкции армируются отдельными стержнями, которые соединяются с помощью контактной точечной сварки и спиральных хомутов. Для распределительного армирования используется сталь класса AI марок ВСт3пс2, соответствующая требованиям ГОСТ 5781-75. Рабочее армирование выполняется из стали класса AII марки 10ГТ диаметром от 10 до 32 мм, а также сталь класса AIII марки 25Г2С диаметром стержней от 8 до 32 мм.

Закладные детали и испытания

Для производства закладных деталей применяется полосовая сталь, соответствующая ГОСТ 19281-73. В изделия закладываются стальные бесшовные трубки для формирования строповочных отверстий. Перед поставкой конструкции проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах, предоставляемых заказчику.

Транспортировка и хранение

Не допускается наличие сколов, трещин, ржавых и жировых пятен на изделиях. Складирование и транспортировка блоков столбов СС 7-3 н (ИНВ 25442м) должны осуществляться с соблюдением правил техники безопасности. Укладка должна производиться по схемам, исключающим вероятность механических повреждений. Все погрузочно-разгрузочные работы должны выполняться с использованием специализированного оборудования, исключительно за строповочные отверстия, расположенные близко к торцам конструкции. Важно защищать изделия от повреждений, предотвращая их навал, сброс и перемещение волоком.
