Блок БГВ II 3,5-2,7

Блок БГВ II 3,5-2,7 представляет собой строительный элемент, созданный из бетона и металла. В соответствии с регламентом производства Серии 03.005-6 разработан ряд блоков, которые отличаются наличием проемов. Эти изделия предназначены для сборных железобетонных конструкций, таких как входы, подходные галереи, тамбуры и шлюзы, а также грузовые въезды и рампы в убежищах классов II-IV.

Климатические условия

Блоки могут применяться в I-IV климатических районах, включая участки с сухими и водонасыщенными грунтами.

Маркировка изделия

Каждое железобетонное изделие имеет буквенно-числовую маркировку, которая содержит информацию о конструктивных особенностях и параметрах. Например, в маркировке БГВ II 3,5-2,7 можно выделить следующие элементы:

БГВ – название изделия, указывающее на его предназначение как блока грузового въезда;

II – класс сооружения;

3,5-2,7 – габариты в метрах.

Технические характеристики

Маркировочные символы и знаки наносятся на готовую конструкцию с использованием контрастной водостойкой краски, при помощи штампа или трафарета. На изделии также могут быть указаны дата выпуска, вес, норматив, штамп отдела технического контроля и наименование завода.

Производственный процесс

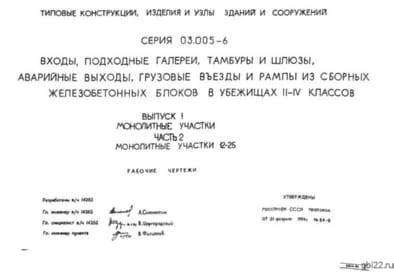

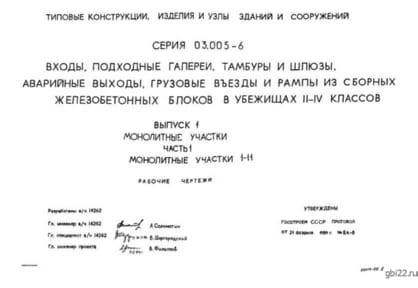

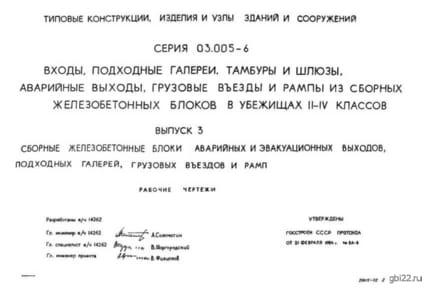

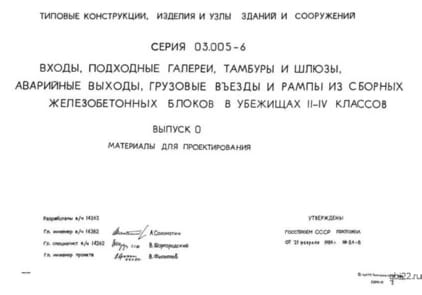

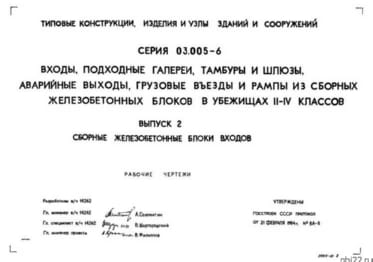

Серия 03.005-6 включает в себя рабочие чертежи и спецификации для изготовления блоков, предназначенных для обустройства железобетонных убежищ. Цель технологического процесса заключается в формировании конструкции заданной формы и размеров с высокой плотностью, достигаемой путем уплотнения бетонной массы.

Технология изготовления

Блок БГВ II 3,5-2,7 изготавливается по агрегатно-поточной или стендовой технологии. Бетонирование осуществляется в металлических формах, расположенных на «торец». Основным материалом для конструкций является тяжелый бетон марки М300, который получается путем оптимального подбора ингредиентов: цемента, воды, мелких и крупных заполнителей.

Армирование и конструктивные особенности

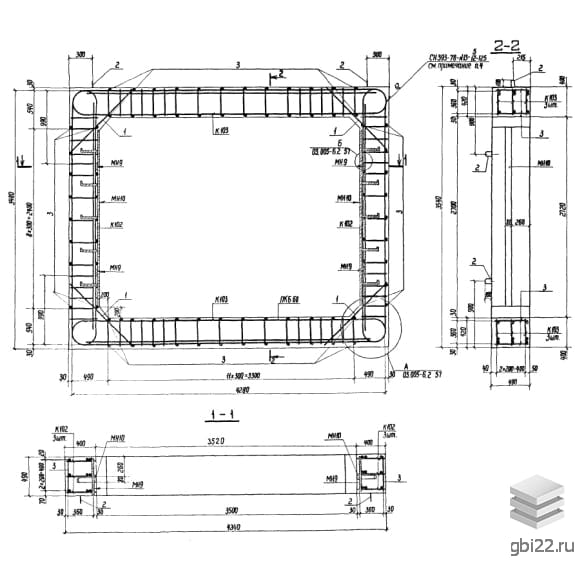

Армирование блока БГВ II 3,5-2,7 выполняется пространственным каркасом, собранным из плоских каркасов. Рабочая и поперечная арматура изготовлены из горячекатаной стали класса A-III. В блоках предусмотрены закладные детали, упрощающие процессы соединения изделий и крепления оборудования.

Монтажные элементы

Для удобства погрузочно-разгрузочных работ блок БГВ II 3,5-2,7 оснащается монтажными петлями, изготовленными из арматурной стали класса A-I марок ВСт3сп2 и ВСт3пс2.

Контроль качества

По завершении производства блоки проходят контрольные испытания. Технические показатели прочности, жесткости и трещиностойкости являются основными направлениями таких проверок. Если результаты соответствуют установленным стандартам, изделия получают документ, подтверждающий их качество.

Хранение и транспортировка

Для сохранения внешнего вида и технических характеристик железобетонных блоков необходимо соблюдать правила хранения и транспортировки. Блок БГВ II 3,5-2,7 следует хранить в специально подготовленном помещении с ровным плотным основанием, сортируя конструкции по маркам и используя деревянные подкладки и прокладки. Транспортировка должна осуществляться специализированным транспортом с креплениями, предотвращающими навалы блоков.

Основные характеристики

Длина: 490 мм

Ширина: 4340 мм

Высота: 3540 мм

Вес: 7300 кг

Марка бетона: М300
