Блок БВСЛ III 2,5-2,4

Блок БВСЛ III 2,5-2,4 – это строительный элемент, созданный из бетона и металла. В соответствии с регламентом производства Серии 03.005-6 разработан ряд блоков, которые отличаются наличием проемов. Эти изделия предназначены для сборных железобетонных конструкций входов, подходных галерей, тамбуров и шлюзов, а также грузовых въездов и рамп в убежищах II-IV классов.

Климатические условия

Блоки могут применяться в I-IV климатических районах, включая участки с сухими и водонасыщенными грунтами.

Маркировка изделия

Каждое железобетонное изделие имеет буквенно-числовую маркировку, которая содержит информацию о конструктивных особенностях и параметрах. Например, для блока БВСЛ III 2,5-2,4 можно выделить следующие данные:

БВСЛ – название изделия, указывающее на его расположение в общем сооружении (блок входа сквозникового в лечебное учреждение);

III – класс сооружения;

2,5-2,4 – размеры в метрах.

Маркировочные символы

Маркировка наносится на готовую конструкцию с использованием контрастной водостойкой краски, при помощи штампа или трафарета. Также на изделии могут быть указаны дата выпуска, вес, норматив, штамп отдела технического контроля и наименование завода.

Технологический процесс

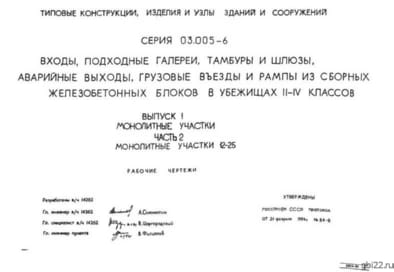

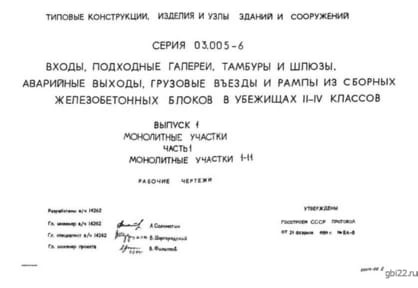

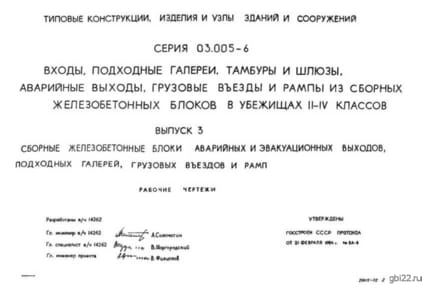

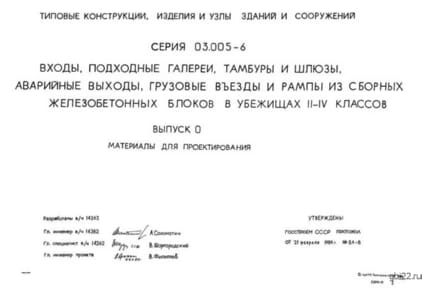

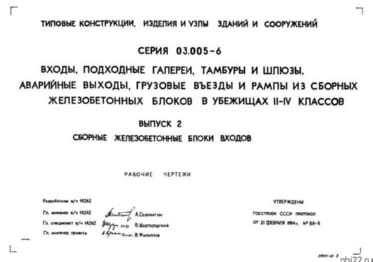

Серия 03.005-6 включает в себя выпуски, рабочие чертежи и спецификации для изготовления блоков, предназначенных для обустройства железобетонных убежищ. Цель технологического процесса – формирование конструкции заданной формы и размеров с высокой плотностью, достигаемой путем уплотнения бетонной массы.

Производство

Блок БВСЛ III 2,5-2,4 изготавливается по агрегатно-поточной или стендовой технологии. Бетонирование осуществляется в металлических формах, расположенных на «торец». Основным материалом для конструкций является тяжелый бетон марки М300, который получается путем рационального подбора ингредиентов: цемента, воды, мелких и крупных заполнителей.

Армирование

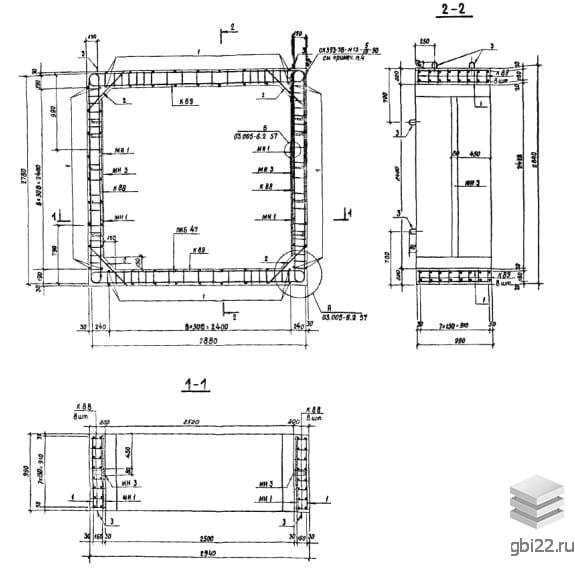

Армирование блока БВСЛ III 2,5-2,4 выполняется пространственным каркасом, собранным из плоских каркасов. Рабочая и поперечная арматура изготовлены из горячекатаной стали класса A-III. В блоках предусмотрены закладные детали, упрощающие процессы сопряжения изделий и крепления оборудования.

Монтажные петли

Для удобства погрузочно-разгрузочных работ блок БВСЛ III 2,5-2,4 обязательно оснащается монтажными петлями из арматурной стали класса A-I марок ВСт3сп2 и ВСт3пс2.

Контроль качества

По завершении производства блоки проходят контрольные испытания. Технические показатели прочности, жесткости и трещиностойкости являются основными направлениями таких проверок. Если результаты соответствуют стандартам, изделиям присваивается документ, подтверждающий их качество.

Хранение и транспортировка

Для сохранения внешнего вида и технических характеристик блоков необходимо следовать правилам складирования и транспортировки. Блоки БВСЛ III 2,5-2,4 следует хранить в специально подготовленном помещении с ровным плотным основанием, сортируя конструкции по маркам и размещая их с использованием деревянных подкладок и прокладок. Перевозка должна осуществляться специализированным транспортом с креплениями, предотвращающими навалы блоков.

Основные характеристики

Длина: 990 мм

Ширина: 2940 мм

Высота: 2840 мм

Вес: 5700 кг

Марка бетона: М300
