Блок БВСЛ III 2,5-2,4 д

Блок БВСЛ III 2,5-2,4 д представляет собой строительный элемент, созданный из бетона и металла. В соответствии с регламентом производства Серии 03.005-6 разработан ряд блоков, которые отличаются наличием проемов. Эти изделия предназначены для сборных железобетонных конструкций входов, подходных галерей, тамбуров и шлюзов, а также грузовых въездов и рамп в убежищах II-IV классов.

Климатические условия

Блоки могут применяться в I-IV климатических районах, включая участки с сухими и водонасыщенными грунтами.

Маркировка изделия

Каждое железобетонное изделие имеет буквенно-числовую маркировку, которая содержит информацию о его конструктивных особенностях и параметрах. Например, маркировка БВСЛ III 2,5-2,4 д расшифровывается следующим образом:

БВСЛ – название изделия, указывающее на его расположение в общем сооружении (блок входа в лечебное учреждение);

III – класс сооружения;

2,5-2,4 – размеры в метрах;

д – дверной блок.

Маркировочные символы

Маркировка наносится на готовую конструкцию с использованием контрастной водостойкой краски, при помощи штампа или трафарета. Также на изделии могут быть указаны дата выпуска, вес, норматив, штамп отдела технического контроля и наименование завода.

Технологический процесс

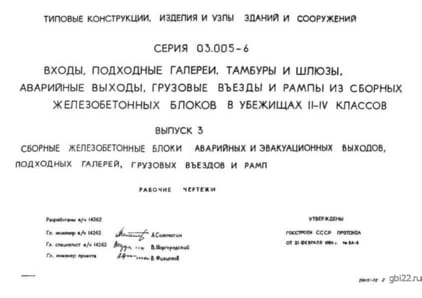

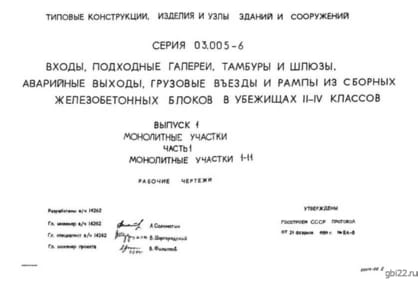

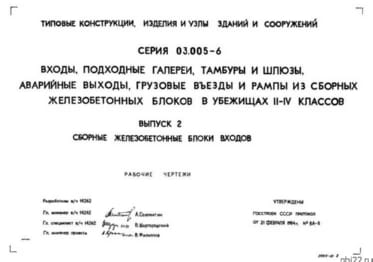

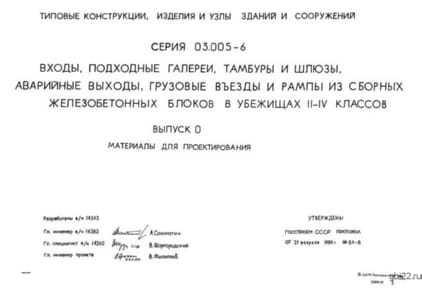

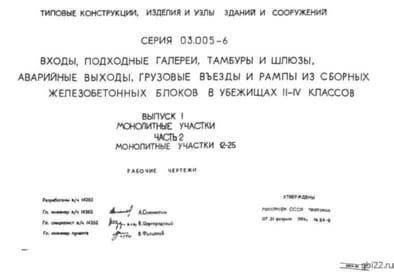

Серия 03.005-6 включает в себя рабочие чертежи и спецификации для производства блоков, предназначенных для обустройства железобетонных убежищ. Цель технологического процесса заключается в формировании конструкции заданной формы и размеров с высокой плотностью, достигаемой путем уплотнения бетонной массы.

Производственные технологии

Блок БВСЛ III 2,5-2,4 д изготавливается по агрегатно-поточной или стендовой технологии. Бетонирование осуществляется в металлических формах, расположенных на «торец». Основным материалом для конструкций является тяжелый бетон марки М300, который получается путем рационального подбора ингредиентов: цемента, воды, мелких и крупных заполнителей.

Армирование и конструктивные особенности

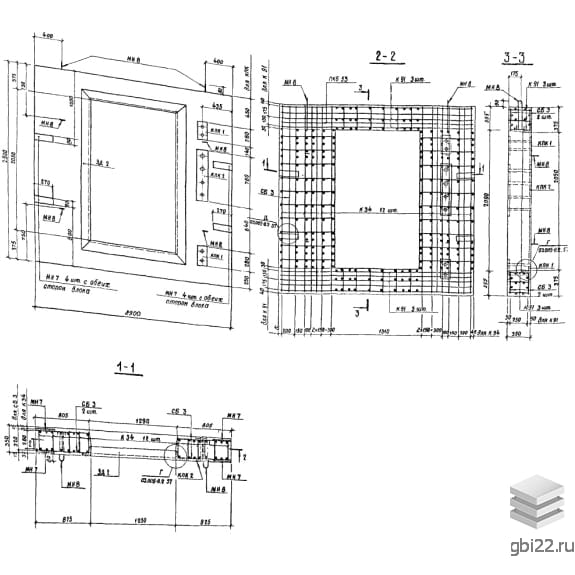

Армирование блока БВСЛ III 2,5-2,4 д выполняется пространственным каркасом, собранным из плоских каркасов. Рабочая и поперечная арматура изготовлены из горячекатаной стали класса A-III. В блоках предусмотрены закладные детали, упрощающие процессы сопряжения изделий и крепления оборудования.

Монтажные петли

Для удобства погрузочно-разгрузочных работ блоки БВСЛ III 2,5-2,4 д оснащаются монтажными петлями из арматурной стали класса A-I марок ВСт3сп2 и ВСт3пс2.

Контроль качества

По завершении производства блоки проходят контрольные испытания. Технические показатели прочности, жесткости и трещиностойкости являются основными направлениями проверок. Если результаты соответствуют установленным стандартам, изделия получают документ, подтверждающий их качество.

Хранение и транспортировка

Для сохранения внешнего вида и технических характеристик железобетонных блоков необходимо соблюдать правила складирования и транспортировки. Блоки БВСЛ III 2,5-2,4 д следует хранить в специально подготовленных помещениях с ровным плотным основанием, сортируя конструкции по маркам и размещая их с использованием деревянных подкладок и прокладок. Транспортировка должна осуществляться специализированным транспортом, оборудованным креплениями для предотвращения навалов блоков.

Основные характеристики

Длина: 2900 мм

Ширина: 350 мм

Высота: 2800 мм

Вес: 5100 кг

Марка бетона: М300
