Блоки БВТ II 2,2-2,4

Блоки БВТ II 2,2-2,4 представляют собой строительные элементы, созданные из бетона и металла. В соответствии с регламентом производства Серии 03.005-6 разработан ряд блоков, которые отличаются наличием проемов. Эти изделия предназначены для сборных железобетонных конструкций входов, подходных галерей, тамбуров и шлюзов, а также грузовых въездов и рамп в убежищах классов II-IV.

Климатические условия

Блоки могут применяться в I-IV климатических районах, включая участки с сухими и водонасыщенными грунтами.

Маркировка изделий

Каждое железобетонное изделие имеет буквенно-числовую маркировку, которая содержит информацию о конструктивных особенностях и параметрах. Например, для блока БВТ II 2,2-2,4 расшифровка следующая:

БВТ – название изделия, указывающее на его расположение в сооружении (блок входа тупикового);

II – класс сооружения;

2,2-2,4 – размеры в метрах.

Производственный процесс

Маркировочные символы наносятся на готовые конструкции с использованием контрастной водостойкой краски, при помощи штампа или трафарета. На изделиях также могут быть указаны дата выпуска, вес, норматив, штамп отдела технического контроля и наименование завода.

Технология изготовления

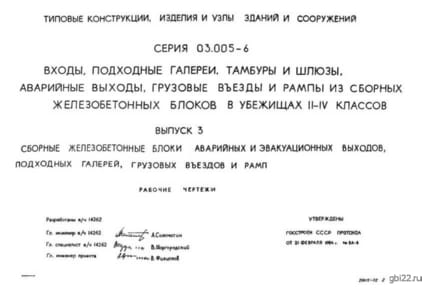

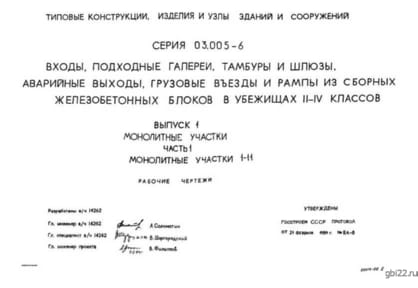

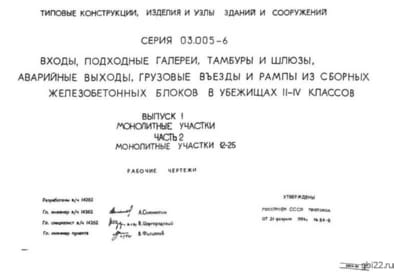

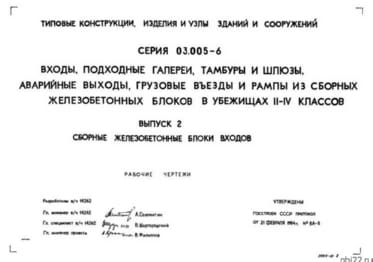

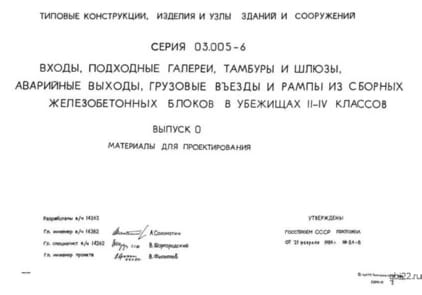

Серия 03.005-6 включает в себя рабочие чертежи и спецификации для производства блоков, предназначенных для обустройства железобетонных убежищ. Основная цель технологического процесса – формирование конструкции заданной формы и размеров с высокой плотностью, достигаемой за счет уплотнения бетонной массы.

Материалы и армирование

Блоки БВТ II 2,2-2,4 изготавливаются по агрегатно-поточной или стендовой технологии. Бетонирование осуществляется в металлических формах, расположенных на «торец». Основным материалом является тяжелый бетон марки М300, который получается путем оптимального подбора ингредиентов: цемента, воды, мелких и крупных заполнителей.

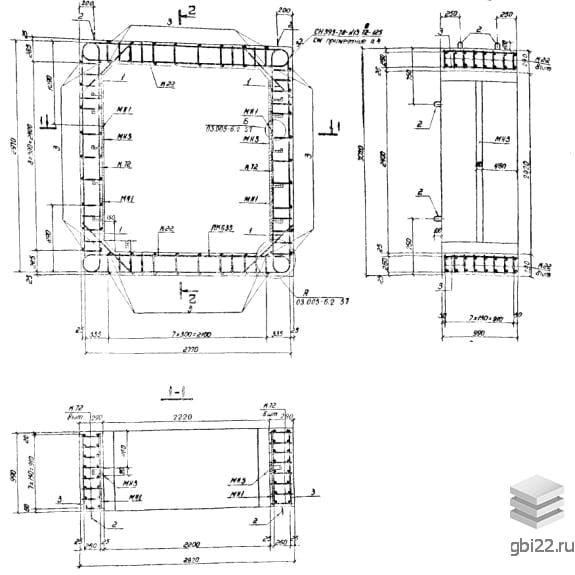

Армирование блоков выполняется пространственным каркасом, собранным из плоских каркасов. Рабочая и поперечная арматура изготовлены из горячекатаной стали класса A-III. В блоках предусмотрены закладные детали для упрощения соединения изделий и крепления оборудования.

Монтажные элементы

Для удобства погрузочно-разгрузочных работ блоки БВТ II 2,2-2,4 оснащаются монтажными петлями из арматурной стали класса A-I марок ВСт3сп2 и ВСт3пс2.

Контроль качества

По завершении производства блоки проходят контрольные испытания. Основные параметры, такие как прочность, жесткость и трещиностойкость, являются ключевыми для проверки. Если результаты соответствуют стандартам, изделия получают сертификат качества.

Хранение и транспортировка

Для сохранения внешнего вида и технических характеристик блоков необходимо соблюдать правила хранения и транспортировки. Блоки БВТ II 2,2-2,4 следует хранить в специально подготовленных помещениях с ровным основанием, сортируя конструкции по маркам и используя деревянные подкладки и прокладки. Транспортировка должна осуществляться специализированным транспортом с креплениями для предотвращения навалов блоков.

Основные характеристики

Длина: 990 мм

Ширина: 2820 мм

Высота: 3020 мм

Вес: 7900 кг

Марка бетона: М300
