Диафрагмы Д 4 (ИНВ 25442м)

Диафрагмы Д 4 (ИНВ 25442м) представляют собой стандартизированные строительные элементы, обладающие высокой прочностью. Эти конструкции имеют прямоугольную форму и оснащены необходимыми закладными деталями для соединения с соседними элементами.

Маркировка изделий

Маркировка Д 4 (ИНВ 25442м) расшифровывается следующим образом:

Д – тип конструкции (диафрагма);

4 – порядковый номер типоразмера элемента.

Запрещается вносить изменения в маркировочные знаки, так как это может привести к ошибкам при выборе строительных материалов. Также необходимо указывать массу, дату производства и штампы отдела технического контроля.

Основные характеристики

Длина: 2740 мм

Ширина: 2100 мм

Высота: 300 мм

Вес: 4300 кг

Марка бетона: М400

Применение

Диафрагмы используются при строительстве автодорожных мостов с пролетами до 33 м, особенно в северных условиях. Они входят в состав опор и соединяются со столбами, которые поддерживают мостовое полотно.

Особенности конструкции

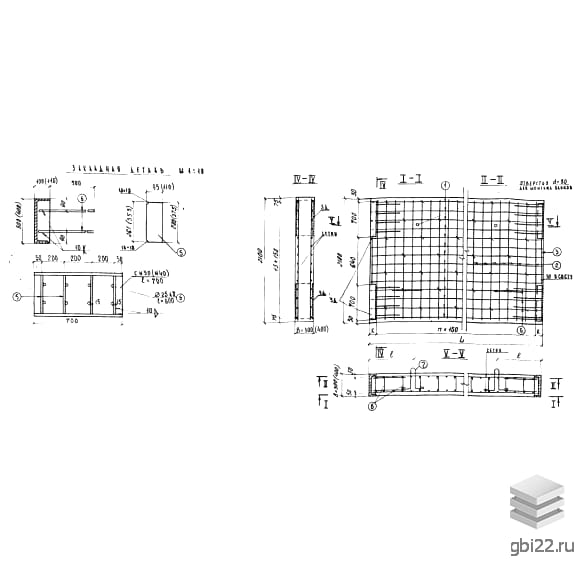

Конструкция обладает высокой прочностью, надежностью и длительным сроком службы. Монтаж упрощается благодаря наличию строповочных отверстий диаметром 80 мм, расположенных на верхней продольной грани, близко к торцам.

Производственные особенности

Изготовление диафрагм Д 4 (ИНВ 25442м) осуществляется в стальных опалубочных формах, что обеспечивает точные геометрические пропорции. Основным материалом является тяжелый бетон с маркой прочности не ниже М400 и морозостойкостью F300.

Высокая устойчивость к нагрузкам достигается благодаря арматурным каркасам и сеткам, которые закладываются в опалубку до заливки бетона. Арматура производится из стали классов AI и AII, соответствующей требованиям ГОСТ 5781-61.

Закладные детали изготавливаются из полосового проката и отдельных стержней из стали классов AII и AI. Строповочные петли, необходимые для погрузочно-разгрузочных работ, производятся из стали класса AI диаметром 18 мм.

Защита и контроль качества

Для предотвращения коррозии металлические элементы покрываются специальными составами, а также соблюдается проектная величина защитного бетонного слоя до поверхности рабочего армирования. После достижения отпускной прочности изделия проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах для заказчика.

Транспортировка и хранение

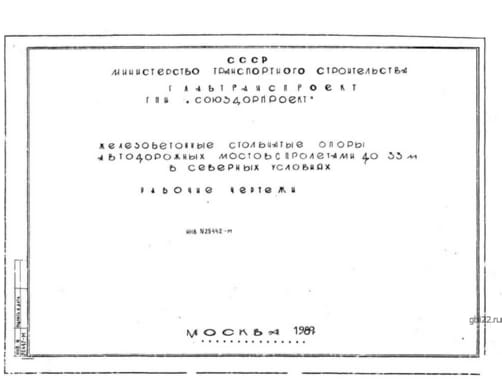

Складирование и транспортировка диафрагм Д 4 (ИНВ 25442м) должны осуществляться с соблюдением правил техники безопасности. Укладка рекомендуется по специальным схемам, прописанным в нормативном документе ИНВ 25442м.

Изделия необходимо защищать от механических повреждений, а погрузочно-разгрузочные работы выполнять с использованием специализированной техники. Запрещены сброс, навал и перемещение волоком. Все некондиционные элементы с оголенным армированием должны отбраковываться и храниться отдельно.
