Днище колодцев КЦД 10 (ГОСТ 8020-80)

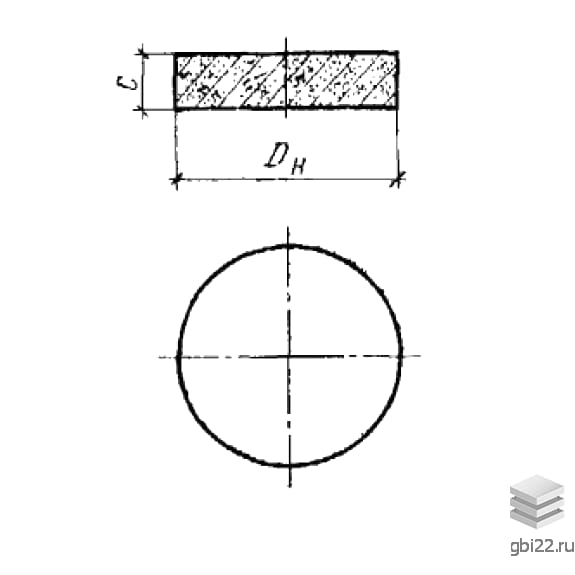

Днище колодцев КЦД 10 – это плоская железобетонная конструкция круглой формы, которая играет ключевую роль в смотровых колодцах водопроводных и канализационных систем. Основная задача данного изделия заключается в обеспечении герметичности, предотвращая попадание стоковых вод, грязи и нечистот в колодец.

Маркировка изделия

КЦД – обозначение для днищ смотровых колодцев;

10 – внутренний диаметр кольца в дециметрах.

Основные характеристики

Длина: 1500 мм

Ширина: 1500 мм

Высота: 100 мм

Вес: 440 кг

Марка бетона: М200

Преимущества

Данная плита отличается высокой прочностью и способна выдерживать нагрузки, создаваемые весом всей конструкции колодца и движением грунта. Благодаря своим эксплуатационным характеристикам, простоте монтажа, доступной цене и длительному сроку службы, она широко используется в строительстве инженерных сетей и частных объектов.

Требования к маркировке

На всех готовых изделиях должны быть указаны следующие данные: марка плиты, название производителя или товарный знак, дата производства, масса в килограммах и печать ОТК. Надписи наносятся на наружные поверхности днища с использованием краски, устойчивой к истиранию, перепадам температур и атмосферной влаге.

Стандарты и материалы

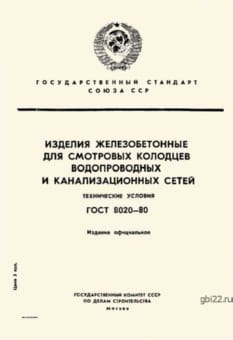

Изготовление железобетонных днищ колодцев КЦД 10 должно соответствовать стандартам, прописанным в ГОСТ 8020-80. Основным материалом является тяжелый бетон с маркой по прочности на сжатие М200. Марки бетона по морозостойкости и водонепроницаемости выбираются в зависимости от климатических условий и эксплуатационного режима, но не менее чем Мрз50 и В4 согласно СНиП II-31-74.

Армирование и монтаж

Для повышения несущей способности конструкций используется армирование, выполненное из горячекатаной стали классов АI, АII, АIII и обычной холоднокатаной проволоки ВI. В плитах предусмотрены не менее трех монтажных петель из стали классов АI или АII для удобства погрузо-разгрузочных работ.

Антикоррозийная защита

Из-за постоянного воздействия грунта и воды, бетонные днища подвержены разрушению, поэтому необходимо разработать комплекс мероприятий по антикоррозийной защите.

Контроль качества

Готовая партия изделий (пять процентов от конструкций, изготовленных за сутки, но не менее 10 штук) проходит испытания на прочность, жесткость, внешний вид, прямолинейность, геометрические размеры и положение арматуры. По результатам испытаний партия сопровождается паспортами качества.

Хранение и транспортировка

Днища смотровых колодцев КЦД 10 должны храниться на заранее подготовленных площадках и складах, укладываясь в штабеля, рассортированные по типам и маркам. Подъем изделий осуществляется краном с захватом за петли с соблюдением техники безопасности. Запрещается перетаскивание, сброс и навал плит.

При транспортировке необходимо обеспечить полную неподвижность конструкций в кузове, исключая их опрокидывание, сдвиг и трение. Если прочность бетона не достигла отпускной, поставка потребителю не допускается.
