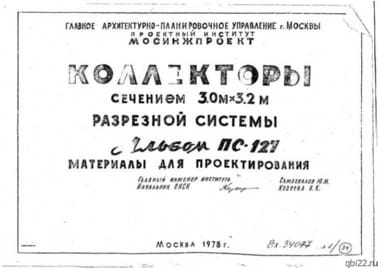

Коллектор РКР 30 н (Альбом ПС 127)

Маркировка и расшифровка

Конструкции обозначаются шифром РКР 30 н (Альбом ПС 127), который содержит ключевую информацию:

РКР – рамный коллектор разрезной системы;

30 – ширина изделия в дециметрах;

н – нижний элемент каркаса.

Дополнительные индексы в маркировке:

у – усиленная версия;

В – верхний элемент;

ВД – верхний доборный;

НД – нижний доборный;

НО – нижний элемент под неподвижные опоры.

Основные характеристики

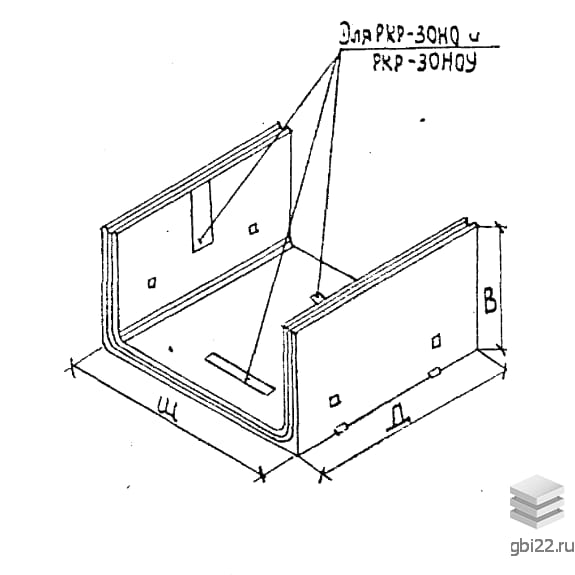

Элементы коллектора представляют собой П-образные конструкции из высокопрочного бетона, оснащенные закладными деталями для монтажа и крепления. Применяются при строительстве каналов для трубопроводов сечением 30?32 метра.

Технические параметры:

• Несущая способность: от 1,5 кгс/см?;

• Сейсмостойкость: до 6 баллов;

• Гидроизоляция: двухслойное битумное покрытие (СН 301-65).

Материалы и производство

Изготовление ведется по нормам Альбома ПС 127 и СНиП III-B.1-70 с использованием:

Бетон:

• Марки: М300, М300;

• Морозостойкость: F50;

• Водонепроницаемость: подбирается индивидуально.

Армирование:

• Каркасы и сетки: сталь AI, AII;

• Строповочные петли: сталь AI;

• Закладные детали: полосовой прокат.

Транспортировка и хранение

• Складирование: не более 2 рядов в высоту с деревянными прокладками;

• Погрузка: спецтехника с захватными механизмами;

• Защита: от механических повреждений.

Габариты и вес

• Длина: 3600 мм;

• Ширина: 3440 мм;

• Высота: 2010 мм;

• Вес: 11230 кг;

• Марка бетона: М300.
