Железобетонные элементы коллектора РКР 30 Н для подземных коммуникаций

Элементы коллектора РКР 30 Н – это прочные железобетонные конструкции, используемые при строительстве тоннелей для подземных инженерных сетей. Основной модуль имеет прямоугольную форму, но для удобства монтажа может быть разделён на верхнюю и нижнюю части. Секции оснащены замковыми соединениями, обеспечивающими надёжную стыковку, и применяются преимущественно в узлах разветвления и перехода коммуникаций.

Маркировка изделий

Каждый элемент коллектора имеет уникальную маркировку. Разберём обозначение РКР 30 Н:

• РКР – разрезной рамный коллектор;
• 30 – типоразмер конструкции;
• Н – нижняя секция.

Дополнительно может указываться индекс «У», обозначающий усиленную версию изделия. Вся информация наносится на поверхность несмываемой краской и включает:

• наименование производителя;
• дату изготовления;
• массу конструкции;
• клеймо ОТК.

Технические характеристики и производство

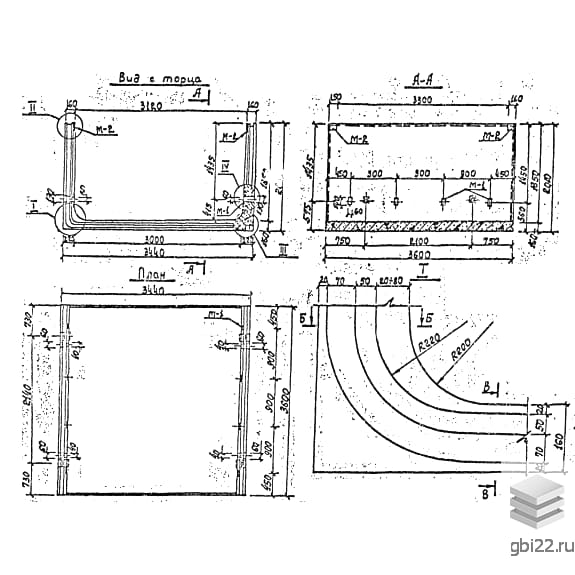

Подробные параметры и чертежи элементов содержатся в альбоме РК 1104-83. Для эксплуатации в условиях повышенных нагрузок изделия изготавливаются из бетона марки М300 с добавками по ГОСТ 28737-90, что обеспечивает:

• водонепроницаемость;
• морозостойкость;
• прочность.

Армирование выполняется стальным каркасом, сваренным точечным методом, с чётким контролем марки стали и геометрии.

Технология изготовления

Производство осуществляется методом вибролитья:

1. Заливка бетона в форму с арматурным каркасом.
2. Уплотнение смеси на вибростоле.
3. Выдержка до набора прочности.
4. Контроль геометрии (допуск 5–8 мм).

Условия хранения и транспортировки

Готовая продукция складируется штабелями (не более 2 рядов) с деревянными прокладками. При перевозке:

• запрещена укладка элементов друг на друга;
• требуется жёсткая фиксация во избежание повреждений.

Габариты и вес

• Длина: 3600 мм
• Ширина: 3440 мм
• Высота: 2010 мм
• Масса: 11280 кг
