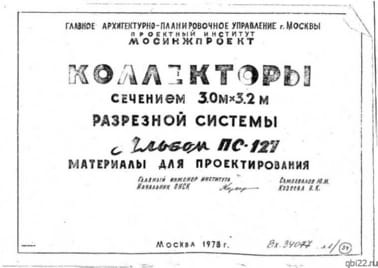

Коллектор РКР 30 нд (Альбом ПС 127)

Маркировка и расшифровка

РКР 30 нд (Альбом ПС 127) – унифицированная строительная конструкция разрезного типа. Обозначение содержит ключевую информацию:

1. РКР – рамный коллектор разрезной системы.

2. 30 – типоразмер, указывает ширину в дециметрах.

3. нд – нижний доборный элемент (возможные варианты: В – верхний, Н – нижний, ВД – верхний доборный, НО – нижний для неподвижных опор).

Важно: изменение маркировки запрещено – это может привести к ошибкам при монтаже.

Основные характеристики

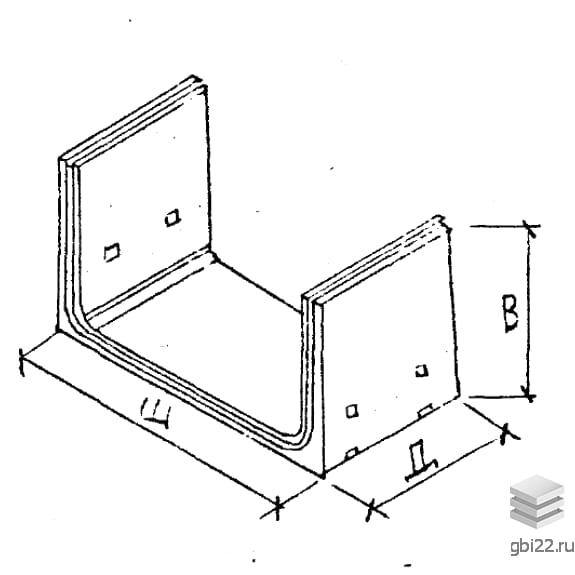

Конструкция представляет собой П-образный элемент из тяжелого бетона марок М300-М300 с морозостойкостью F50. Водонепроницаемость подбирается индивидуально под климатические условия.

Армирование: стальные каркасы из стали классов AI-AII, строповочные петли – AI. Закладные детали изготавливаются из полосового проката с антикоррозийной обработкой.

Технические параметры

Габариты:
Длина: 1800 мм
Ширина: 3440 мм
Высота: 2010 мм
Вес: 5580 кг

Эксплуатационные требования:
- Несущая способность основания: 1,5 кгс/см?
- Допустимая сейсмичность: до 6 баллов
- Гидроизоляция: двухслойное битумное покрытие (СН 301-65)

Применение

Используется при строительстве:
- Каналов для трубопроводов сечением 30?32 м
- Специальных инженерных сооружений

Контроль качества

Изготовление ведется в стальных опалубочных формах по Альбому ПС 127. Готовая продукция проходит приемочные испытания, результаты фиксируются в сертификатах.

Транспортировка и хранение

- Складирование в 2 ряда с деревянными прокладками
- Погрузка специализированной техникой с захватными механизмами
- Защита от механических повреждений
