Железобетонные элементы коллектора РКР 30 НО

Элементы коллектора РКР 30 НО – это прочные железобетонные конструкции, используемые при строительстве подземных коммуникаций. Основной вариант исполнения – прямоугольные секции, но также применяются разборные модели, состоящие из верхней и нижней частей. Замковое соединение обеспечивает надежную стыковку, что особенно важно при монтаже узловых участков и переходов.

Маркировка изделий

Каждый элемент коллектора имеет уникальную маркировку, включающую буквенные и цифровые обозначения. Разберем структуру на примере РКР 30 НО:

• РКР – разрезной рамный коллектор;
• 30 – типоразмер конструкции;
• НО – нижняя секция для монтажа подвижных опор.

Дополнительно может указываться индекс "У", обозначающий усиленную версию изделия. Вся информация наносится на поверхность несмываемой краской и включает:

• наименование производителя;
• дату изготовления;
• контрольное клеймо ОТК;
• массу конструкции в кг.

Технические характеристики

Для производства используется бетон марки М300 с добавками по ГОСТ 28737-90, что обеспечивает:

• устойчивость к влаге;
• морозостойкость;
• прочность при нагрузках.

Армирование выполняется объемным стальным каркасом, сваренным точечным методом. Это повышает надежность конструкции при:

• давлении грунта;
• перепадах температур;
• других внешних воздействиях.

Технология производства

Изготовление осуществляется методом вибролитья:

1. Заливка бетона в форму с арматурным каркасом.
2. Уплотнение смеси на вибростоле.
3. Выдержка до набора прочности.
4. Контроль геометрии (допуск 5-8 мм).

Условия хранения и транспортировки

Готовая продукция складируется с соблюдением норм:

• укладка в два яруса с деревянными прокладками;
• сортировка по маркам.

Транспортировка требует:

• перевозки в один ярус;
• надежного крепления;
• исключения ударов и смещений.

Габариты и вес

• Длина: 3600 мм
• Ширина: 3440 мм
• Высота: 2010 мм
• Масса: 11280 кг

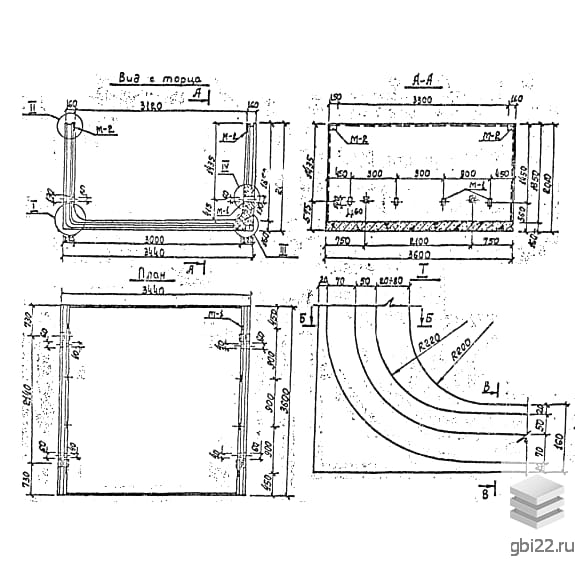

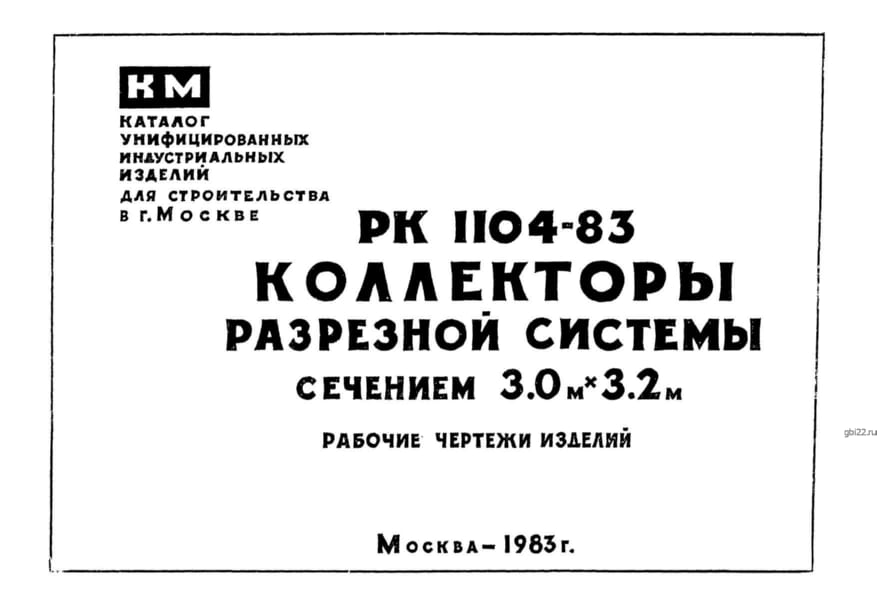

Подробные спецификации содержатся в альбоме РК 1104-83, включающем чертежи и технические параметры.
