Коллектор РКР 30 ну (Альбом ПС 127) – характеристики и применение

Маркировка изделий

Конструкции коллекторов имеют специальную кодировку, которая содержит основные данные о параметрах:

РКР 30 ну (Альбом ПС 127) расшифровывается следующим образом:

РКР – тип конструкции: рамный коллектор разрезной системы.

30 – номер типоразмера, обозначающий ширину в дециметрах.

В конце маркировки могут присутствовать дополнительные символы:

• «у» – усиленный элемент;
• «В» – верхний;
• «Н» – нижний;
• «ВД» – верхний доборный;
• «НД» – нижний доборный;
• «НО» – нижний элемент для неподвижных опор.

Изменение маркировки запрещено во избежание ошибок при выборе материалов.

Основные характеристики

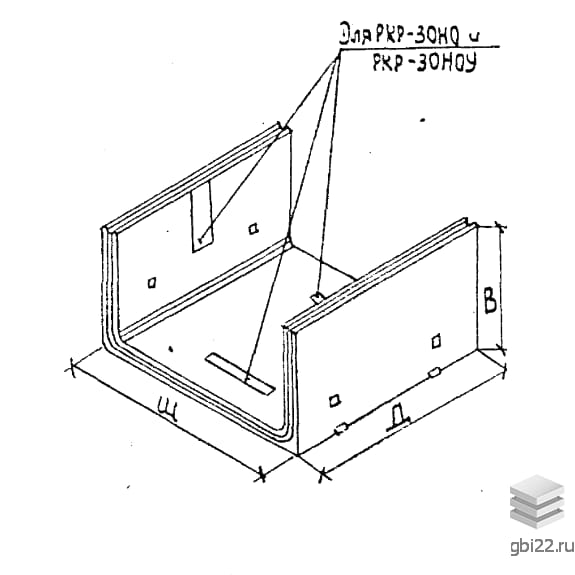

Элементы коллектора РКР 30 ну представляют собой прочные железобетонные конструкции в форме перевернутой буквы «П». Используются в строительстве каналов для трубопроводов.

Габариты и вес:

• Длина: 3600 мм;
• Ширина: 3440 мм;
• Высота: 2010 мм;
• Масса: 11230 кг.

Технические параметры:

• Сечение канала: 30?32 м (разрезная система);
• Несущая способность основания: от 1,5 кгс/см?;
• Допустимая сейсмическая активность: до 6 баллов;
• Марка бетона: М300;
• Морозостойкость: F50;
• Водонепроницаемость: подбирается индивидуально.

Особенности конструкции

Изделия оснащены закладными деталями для крепления опор и смежных элементов, а также углублениями для строповочных петель.

Материалы:

• Бетон: тяжелый, марки М300–М300;
• Армирование: стальные каркасы и сетки (классы АI, АII);
• Петли и закладные детали: сталь AI, полосовой прокат.

Для защиты от коррозии металлические элементы обрабатываются специальными составами.

Применение и монтаж

Коллекторы РКР 30 ну применяются при строительстве:

• Подземных каналов для трубопроводов;
• Инженерных коммуникаций в сейсмоопасных зонах.

Гидроизоляция: Двукратное покрытие горячим битумом (по СН 301-65).

Транспортировка и хранение:

• Складирование – не более 2 рядов в высоту с деревянными прокладками;
• Перевозка – с использованием спецтехники и строповочных механизмов.

Контроль качества

Готовая продукция проходит приемочные испытания. В сертификате указываются:

• Прочность бетона;
• Отсутствие дефектов (трещин, сколов, оголенной арматуры).

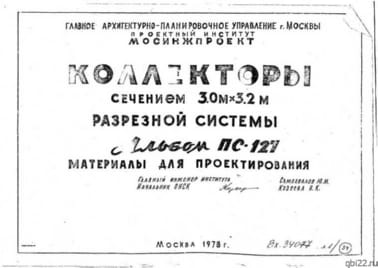

Подробные технические требования приведены в Альбоме ПС 127 и нормах СНиП III-В.1-70.
