Железобетонные элементы коллектора РКР 30 В

Элементы коллектора РКР 30 В – это сборные железобетонные конструкции, используемые при строительстве подземных коммуникационных тоннелей. Основной модуль имеет прямоугольную форму, но для удобства монтажа может быть разделен на верхнюю и нижнюю части. Замковое соединение обеспечивает прочную стыковку секций, что особенно важно при обустройстве переходных узлов и развязок инженерных сетей.

Маркировка изделий

Каждый элемент коллектора имеет уникальную маркировку, включающую буквенные и цифровые обозначения:

• РКР – разрезной рамный коллектор;
• 30 – типоразмер конструкции;
• В – верхняя секция.

Дополнительный индекс «У» указывает на усиленную модификацию изделия. Техническая информация (марка, производитель, дата выпуска, вес) наносится на поверхность несмываемой краской.

Преимущества применения

Использование сборных ЖБИ-коллекторов позволяет:

• сократить сроки монтажа подземных коммуникаций;
• минимизировать количество стыковочных швов;
• облегчить обслуживание и ремонт трубопроводов.

Технические характеристики

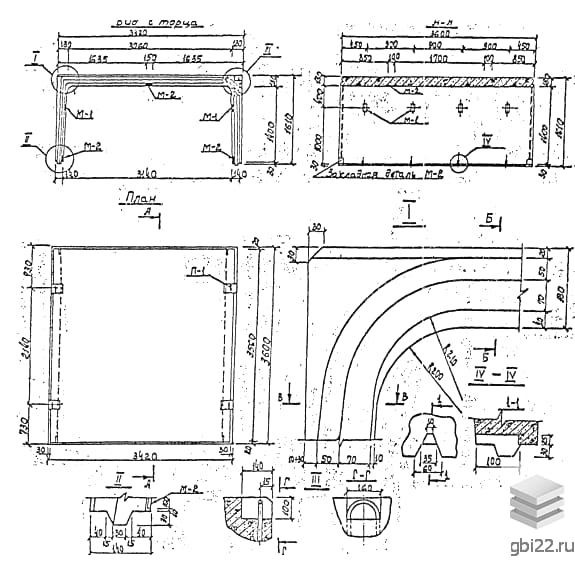

• Габариты: 3600?3420?1610 мм
• Масса: 9680 кг
• Класс бетона: М300

Особенности конструкции

Для обеспечения долговечности в условиях повышенных нагрузок применяются:

• Бетон с гидрофобными и морозостойкими добавками (ГОСТ 28737-90);
• Пространственный армирующий каркас из сварной стальной сетки;
• Технология вибролитья для оптимального уплотнения смеси.

Контроль качества и транспортировка

Готовая продукция проходит проверку геометрических параметров (допуск ±5-8 мм). Хранение и перевозка осуществляются с соблюдением строгих требований:

• Складирование в два яруса с деревянными прокладками;
• Транспортировка в одном уровне с надежной фиксацией;
• Запрет на перевозку методом перекладки секций.

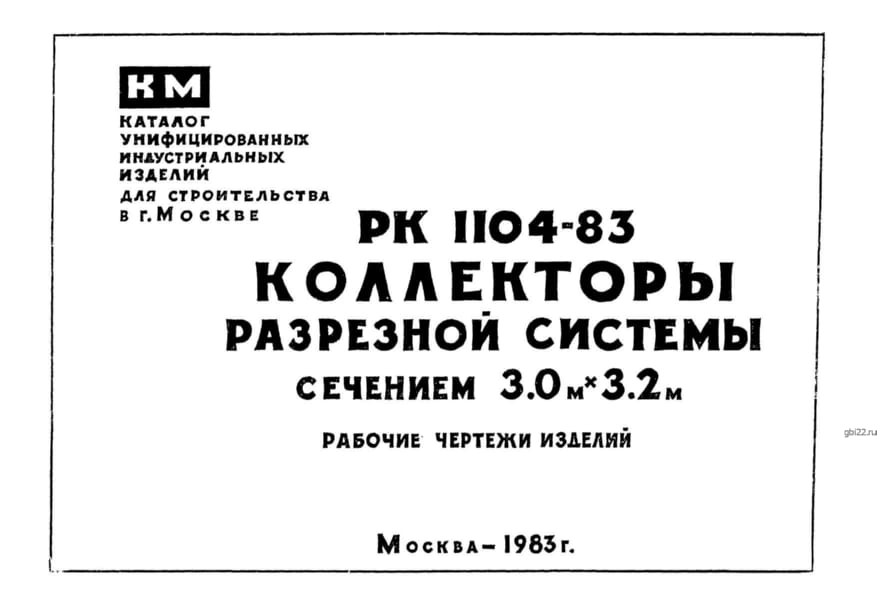

Подробные технические требования содержатся в нормативном альбоме РК 1104-83, включающем чертежи и спецификации.
