Железобетонные элементы коллектора РКР 30 ВД для подземных коммуникаций

Коллекторные секции РКР 30 ВД – это прочные железобетонные конструкции, используемые при строительстве тоннелей для подземных инженерных сетей. Они обеспечивают надежную защиту коммуникаций и упрощают их монтаж.

Маркировка изделий

Каждый элемент имеет уникальное обозначение, включающее буквенные и цифровые символы. Разберем маркировку РКР 30 ВД:

• РКР – разрезной рамный коллектор
• 30 – типоразмер конструкции
• ВД – верхняя часть для обустройства рабочих камер

Дополнительный индекс "У" указывает на усиленную модификацию секции. Техническая информация наносится на поверхность изделия несмываемой краской и включает:

• Наименование производителя
• Контрольную отметку ОТК
• Дату производства
• Массу конструкции (кг)

Конструктивные особенности

Коллектор состоит из прямоугольных секций, которые могут монтироваться как единым блоком, так и раздельно (верхняя и нижняя части). Специальная замковая система обеспечивает прочное соединение элементов, что особенно важно при создании узловых переходов коммуникаций.

Преимущества использования

• Сокращение времени монтажа подземных сетей
• Минимизация количества соединительных швов
• Упрощение обслуживания и ремонта трубопроводов

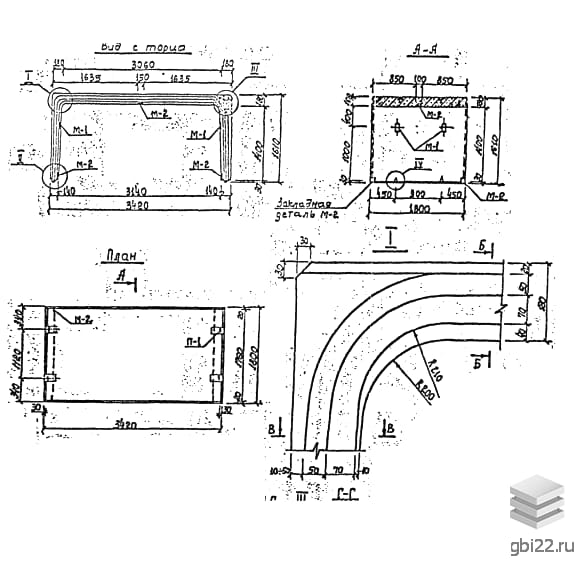

Технические характеристики

• Длина: 1800 мм
• Ширина: 3420 мм
• Высота: 1610 мм
• Вес: 4800 кг
• Марка бетона: М300

Производство и контроль качества

Изготовление осуществляется методом вибролитья с использованием:

• Армирующего каркаса из стальной сетки
• Бетонной смеси с добавками по ГОСТ 28737-90

Готовая продукция проходит тщательную проверку геометрических параметров (допустимое отклонение 5-8 мм).

Транспортировка и хранение

Для сохранения качества изделий:

• Хранение осуществляется штабелями (не более 2 рядов) с деревянными прокладками
• Перевозка допускается только в один ярус с надежной фиксацией
• Запрещена укладка элементов друг на друга

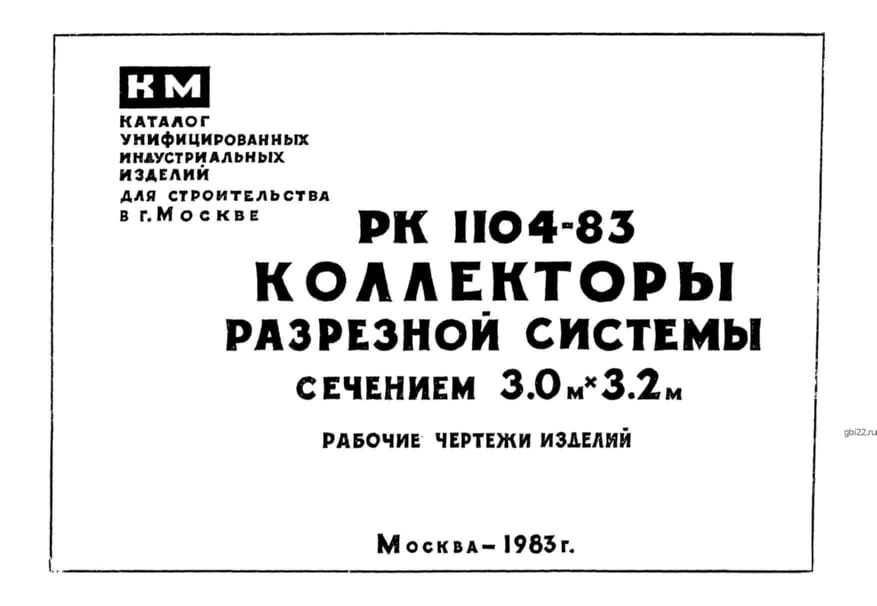

Подробные технические требования и рабочие чертежи содержатся в альбоме РК 1104-83.
