Объемные элементы шахт лифтов ШЛ 32с-28-1 в1

Пустотные бетонные конструкции ШЛ 32с-28-1 в1 — это крупногабаритные короба с прямоугольными проемами на боковых поверхностях, предназначенные для монтажа лифтовых систем в многоквартирных зданиях.

Маркировка изделий

ШЛ 32с-28-1 в1 расшифровывается следующим образом:

• ШЛ — шахтный лифтовой блок
• 32 — предельная нагрузка (3200 кг)
• с — расположение противовеса (с — заднее, сл — левое, п — правое)
• 28 — высота конструкции в дециметрах
• 1 — модификация изделия
• в1 — производственный вариант исполнения

Присутствие символа «г» указывает на грузопассажирское назначение лифта.

Конструктивные особенности

Изделия производятся в двух вариантах:

• Основные модули
• Доборные элементы уменьшенных размеров

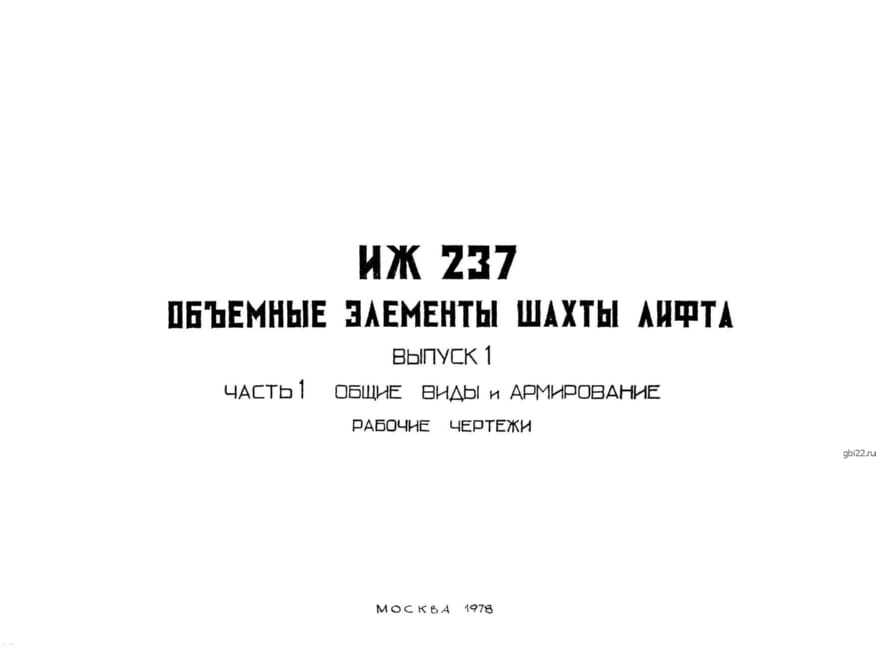

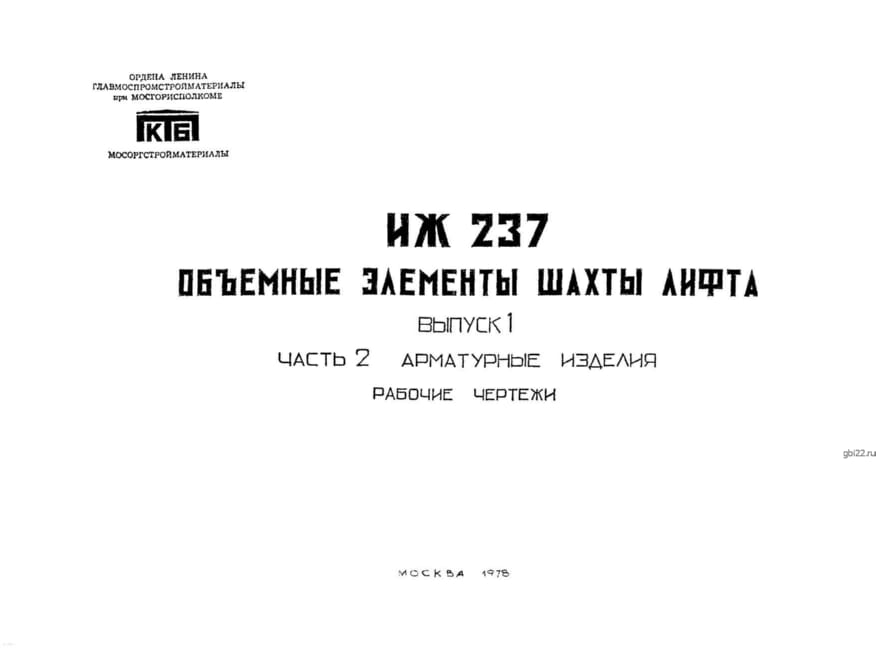

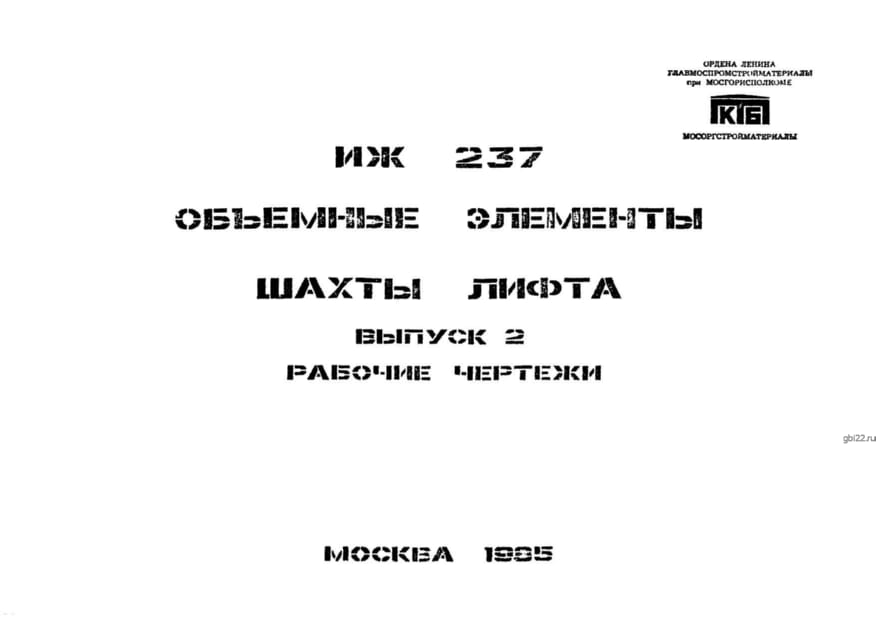

Техническая документация соответствует:

• РС 0462-77
• ИЖ 28
• НК 187-03
• СНиП II-21-75

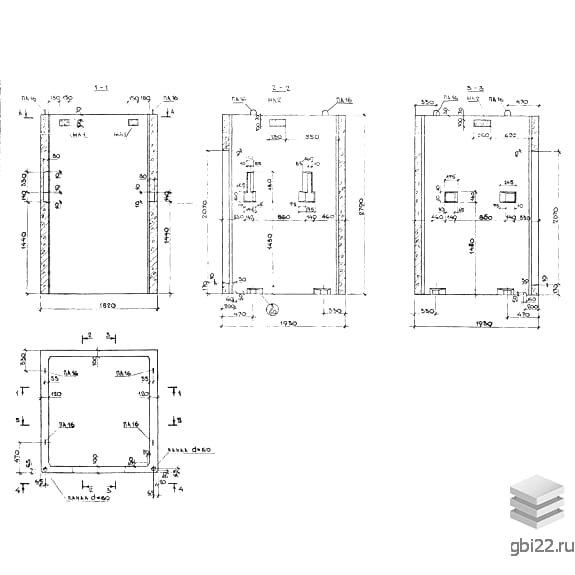

Технические параметры

• Длина: 1930 мм
• Ширина: 1820 мм
• Высота: 2790 мм
• Масса: 5000 кг
• Класс бетона: М200
• Морозостойкость: F50

Армирование и материалы

Конструкции усиливаются:

• Сетками из проволоки BpI
• Стальными стержнями AI
• Петлями из стали ВСт3пс2/ВСт3сп2 (ГОСТ 380-71)

Закладные детали изготавливаются из листового проката, анкеры — из стали AIII (СН 393-78).

Контроль качества

Проверка осуществляется согласно:

• ГОСТ 10922-75 (сварные соединения)
• ГОСТ 17538-82 (допустимые отклонения)
• ГОСТ 8829-85 (неразрушающие методы испытаний)

Транспортировка и хранение

Рекомендации по складированию:

• Размещение в рабочем положении
• Укладка в один ярус
• Использование деревянных прокладок в угловых зонах
