Объемные блоки шахт лифтов ШЛГ 50-14 д в1

Маркировка изделий

Конструкции обозначаются комбинацией ШЛГ 50-14 д в1, где:

• ШЛ – шахта лифта (пустотелый бетонный блок);
• 50 – предельная нагрузка (5000 кг);
• 14 – высота блока в дециметрах (1.4 м);
• д – совместимость с домами серии II-68;
• в1 – модификация изделия.

Буква «г» указывает на грузопассажирское назначение лифта. Изменение маркировки не допускается.

Основные характеристики

Блоки представляют собой монолитные железобетонные конструкции с прямоугольными технологическими отверстиями на боковых поверхностях. Изготавливаются в двух вариантах:

• Основные модули;
• Доборные элементы (для корректировки размеров).

Применение

Используются при возведении многоэтажных жилых комплексов для быстрого монтажа лифтовых шахт. Преимущества:

• Сокращение сроков строительства за счет готовых модулей;
• Универсальность для типовых проектов;
• Соответствие нормам РС 0462-77, ИЖ 28, НК 187-03, СНиП II-21-75.

Технические параметры

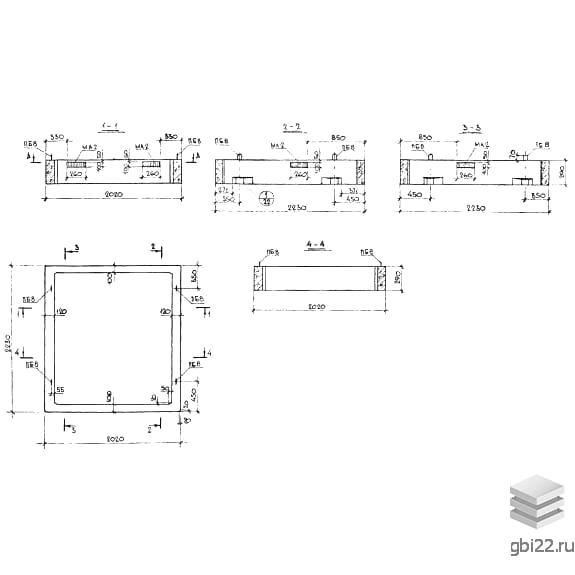

• Габариты: 1930?2920?1390 мм (Д?Ш?В);
• Масса: 3000 кг;
• Бетон: марка М200, морозостойкость F50;
• Армирование: сетки из проволоки BpI и стержней AI.

Производство и контроль качества

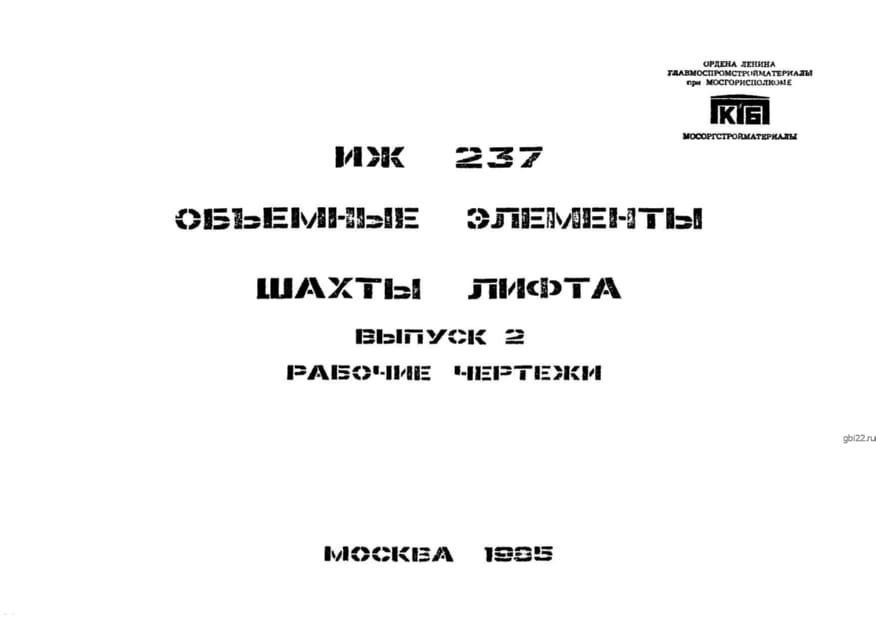

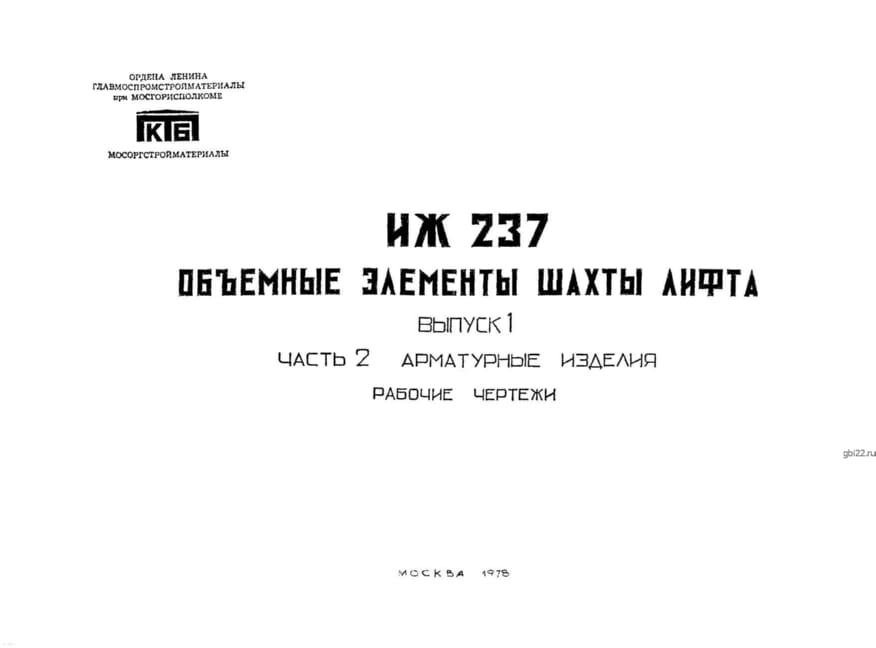

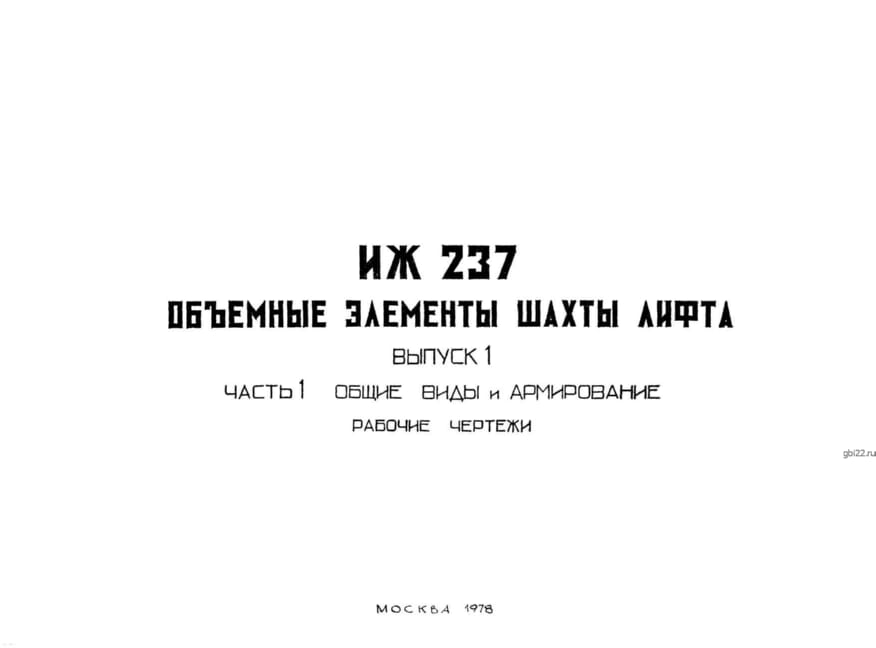

Изготовление регламентировано Альбомом ИЖ 237. Ключевые этапы:

• Использование сталей ВСт3пс2/ВСт3сп2 (ГОСТ 380-71) для строповочных петель;
• Применение листового проката для закладных деталей;
• Контроль сварных швов по ГОСТ 10922-75;
• Испытания по ГОСТ 8829-85 с выдачей сертификатов.

Транспортировка и хранение

Требования для сохранения целостности конструкций:

• Перевозка и складирование в рабочем положении;
• Укладка в один ярус на деревянные подкладки;
• Защита от механических повреждений.
