Объемные блоки шахт лифтов ШЛГ 50-14 в1

Маркировка и расшифровка

ШЛГ 50-14 в1 – обозначение железобетонной конструкции, где:

• ШЛ – шахта лифта (объемный блок);
• Г – грузопассажирский тип;
• 50 – грузоподъемность (5000 кг);
• 14 – высота изделия (14 дм);
• в1 – технологическая модификация.

Изменение маркировки не допускается.

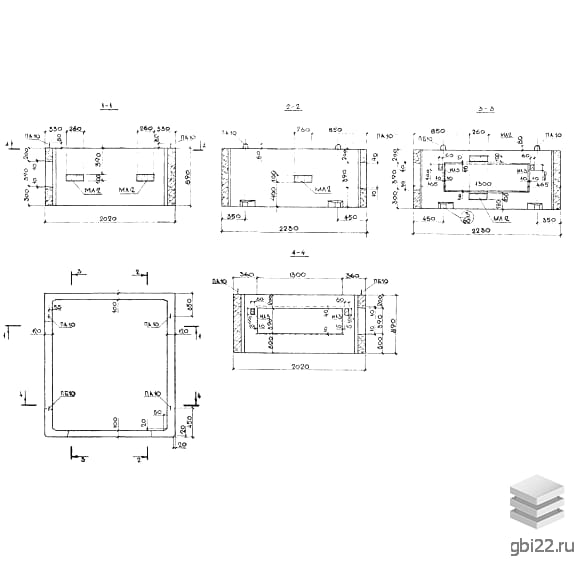

Конструктивные особенности

Пустотелые бетонные короба с прямоугольными проемами на боковых стенках. Производятся в двух вариантах:

• Основные модули;
• Доборные элементы (уменьшенных размеров).

Применение

Используются при возведении многоэтажных зданий для быстрого монтажа лифтовых шахт. Монолитная структура ускоряет сборку, сокращая сроки сдачи объекта.

Технические параметры

• Габариты: 1930?2920?1390 мм (Д?Ш?В);
• Масса: 3450 кг;
• Бетон: марка М200, морозостойкость F50;
• Армирование: сетки из проволоки BpI и стержней AI;
• Закладные детали: сталь AIII (по СН 393-78).

Производство и контроль качества

Изготовление регламентировано альбомом ИЖ 237. Сварные соединения проверяются по ГОСТ 10922-75, отклонения – по ГОСТ 17538-82. Каждая партия сопровождается сертификатами соответствия.

Транспортировка и хранение

Перевозка и складирование – только в рабочем положении. Обязательна деревянная подкладка под углы конструкции для предотвращения повреждений.
