Фундамент АФ 2 А (ИНВ 12981тм-т1)

Фундамент АФ 2 А (ИНВ 12981тм-т1) представляет собой высокопрочный специализированный строительный элемент. Он состоит из двух частей:

Первая часть – плита основания прямоугольной формы с трапециевидным поперечным сечением.

Вторая часть – вытянутая прямоугольная стойка, расположенная в центре плиты основания.

Эти унифицированные фундаменты применяются для установки оттяжек опор высоковольтных линий 500 кВ. Они стали популярными благодаря своим конструктивным особенностям, что делает их экономически целесообразными.

Фундаменты позволяют увеличить срок службы узлов оттяжек, поднимая их над землёй и уменьшая воздействие атмосферных осадков и грунтовых вод. Это также облегчает мониторинг коррозионного износа узла и выполнение необходимых защитных мероприятий.

Основные характеристики

Допустимые варианты заглубления: 2,5 м и 3 м.

Проектирование и расчеты: учитываются требования и рекомендации Серии 3.407-115.

Маркировка

Маркировка АФ 2 А (ИНВ 12981тм-т1) расшифровывается следующим образом:

А – буквенный индекс, указывающий на принадлежность конструкций к нормативному документу ИНВ 12981тм;

Ф – тип конструкции (анкерный фундамент);

2 – порядковый номер типоразмера изделия.

Буквенный индекс «А» в конце маркировки указывает на использование конструкций под анкерно-угловые опоры. Корректировать маркировку запрещено.

Производственные особенности

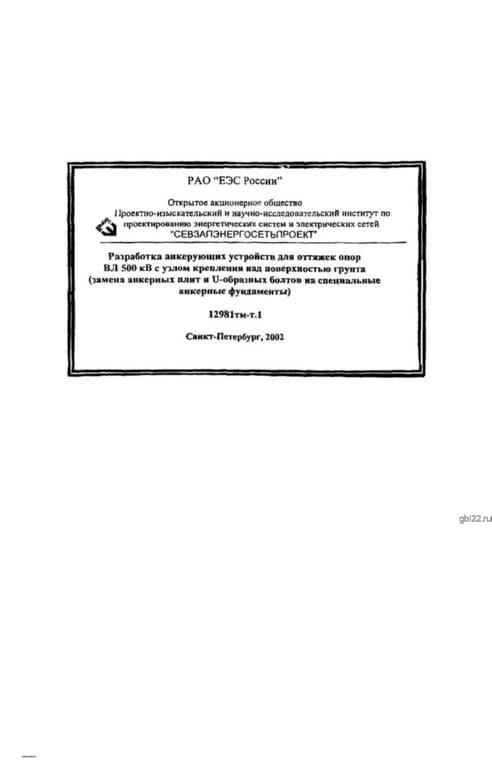

Подробное описание процесса производства фундаментов АФ 2 А (ИНВ 12981тм-т1) можно найти в нормативном документе ИНВ 12981тм, где указаны требования к материалам и рабочие чертежи конструкций.

Основным сырьем для изготовления является бетон класса В25. Физико-химические характеристики, такие как водонепроницаемость и морозостойкость, подбираются индивидуально в зависимости от климатических условий региона.

Конструкции армируются сварными сетками и отдельными стержнями, для чего используется сталь класса AIII марки 35ГС и AI марок СТ3сп и СТ3пс.

Закладная деталь в верхней части фундамента изготавливается из полосовой стали марки С255, а приварка осуществляется электродами марки 346А.

Монтаж и контроль качества

Для упрощения подъема и монтажа в конструкции предусмотрена строповочная петля из гладкой стали класса AI диаметром 20 мм. Металлические элементы должны быть защищены специальными противокоррозионными составами для продления их срока службы.

После достижения отпускной прочности необходимо провести контрольные испытания, результаты которых фиксируются в документации, предоставляемой заказчику.

Складирование и транспортировка фундаментов АФ 2 А (ИНВ 12981тм-т1) должны осуществляться с соблюдением правил техники безопасности и требований СНиП III-B.3-62. Укладка должна производиться по специальным схемам, чтобы избежать механических повреждений.

Для погрузочно-разгрузочных работ следует использовать специализированную технику с захватными механизмами. Важно проводить контроль качества на всех этапах: производства, приемки, транспортировки и хранения железобетонных конструкций.

Технические характеристики

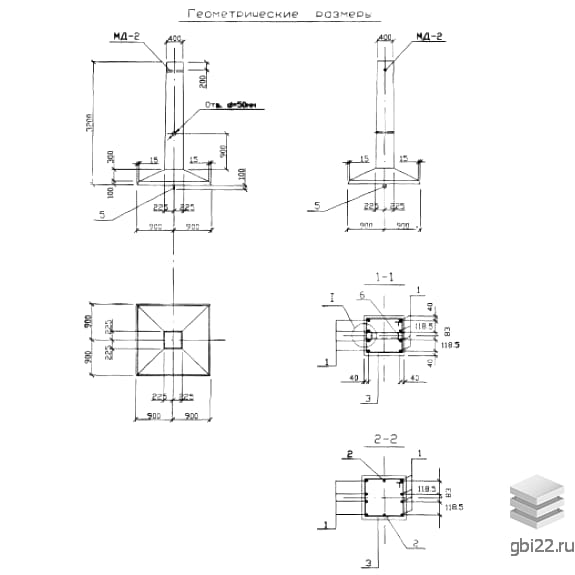

Длина: 1800 мм

Ширина: 1800 мм

Высота: 3200 мм

Вес: 3000 кг

Марка бетона: М350
