Фундамент АФ 6 (ИНВ 12981тм-т1)

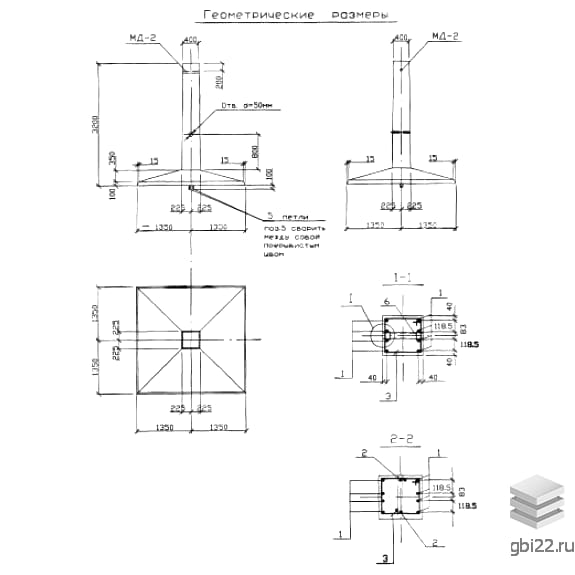

Фундамент АФ 6 (ИНВ 12981тм-т1) представляет собой высокопрочный специализированный строительный элемент. Он состоит из двух частей:

Первая часть – плита основания прямоугольной формы с трапециевидным поперечным сечением.

Вторая часть – вытянутая прямоугольная стойка, расположенная в центре плиты основания.

Унифицированные фундаменты применяются для установки оттяжек опор высоковольтных линий 500 кВ. Они стали популярными и экономически выгодными благодаря своим конструктивным особенностям. Эти изделия продлевают срок службы узлов оттяжек, вынося их над землёй и уменьшая воздействие атмосферных осадков и грунтовых вод. Это также позволяет контролировать степень коррозии узла и проводить необходимые защитные мероприятия.

Основные характеристики

Допустимые варианты заглубления: 2,5 м и 3 м.

Проектирование и расчеты: учитываются требования и рекомендации Серии 3.407-115.

Маркировка

Маркировка АФ 6 (ИНВ 12981тм-т1) расшифровывается следующим образом:

А – буквенный индекс, указывающий на принадлежность конструкций к нормативному документу ИНВ 12981тм;

Ф – тип конструкции, обозначающий анкерный фундамент;

6 – порядковый номер типоразмера изделия.

Буквенный индекс «А» в конце маркировки указывает на использование конструкций под анкерно-угловые опоры. Корректировать маркировку не допускается.

Производственные особенности

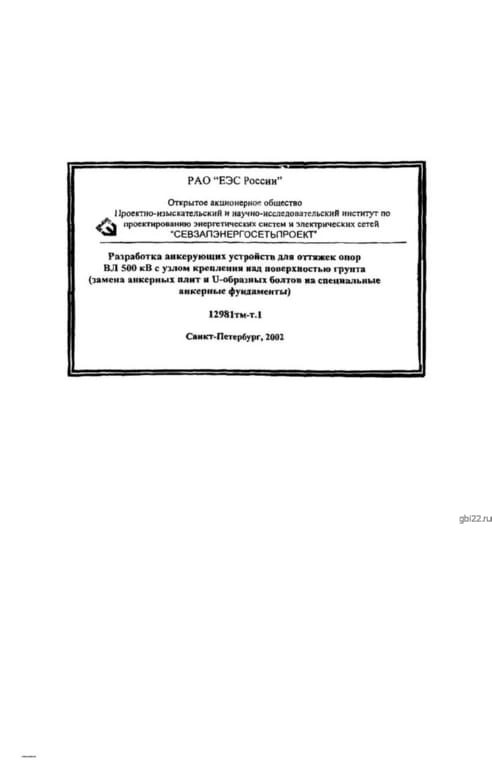

Подробное описание процесса производства фундаментов АФ 6 (ИНВ 12981тм-т1) можно найти в нормативном документе ИНВ 12981тм, где указаны требования к материалам и рабочие чертежи конструкций. Основным сырьем для изготовления является бетон класса В25. Физико-химические характеристики, такие как водонепроницаемость и морозостойкость, подбираются индивидуально в зависимости от климатических условий региона строительства.

Армирование и материалы

Конструкции армируются сварными сетками и отдельными стержнями. Для их производства используется сталь класса AIII марки 35ГС и AI марок СТ3сп и СТ3пс. Закладная деталь в верхней части фундамента изготавливается из полосовой стали марки С255. Приварка осуществляется электродами марки 346А.

Монтаж и контроль качества

Для упрощения подъема и монтажа в теле изделия предусмотрена строповочная петля из гладкой стали класса AI диаметром 20 мм. Обязательно применение противокоррозионных составов для защиты металлических элементов, что продлевает срок службы конструкций. После достижения отпускной прочности проводятся контрольные испытания, результаты которых фиксируются в документации, предоставляемой заказчику.

Транспортировка и укладка

Складирование и транспортировка фундаментов АФ 6 (ИНВ 12981тм-т1) должны осуществляться с соблюдением правил техники безопасности и требований СНиП III-B.3-62. Укладка производится по специальным схемам, исключающим механические повреждения. Для погрузочно-разгрузочных работ необходимо использовать специализированную технику с захватными механизмами. Важно проводить контроль качества на всех этапах производства, приемки, транспортировки и хранения железобетонных конструкций.

Технические характеристики

Длина: 2700 мм

Ширина: 2700 мм

Высота: 3200 мм

Вес: 5600 кг

Марка бетона: М350
