Фундамент АФС 1 (ИНВ 12981тм-т1)

Фундамент АФС 1 (ИНВ 12981тм-т1) представляет собой высокопрочный специализированный строительный элемент. Он состоит из двух частей:

Первая часть – плита основания прямоугольной формы с трапециевидным поперечным сечением.

Вторая часть – вытянутая прямоугольная стойка, расположенная в центре плиты основания.

Эти унифицированные фундаменты применяются для установки оттяжек опор высоковольтных линий 500 кВ. Они стали популярными благодаря своим конструктивным особенностям, что делает их экономически целесообразными.

Фундаменты позволяют увеличить срок службы узлов оттяжек, поднимая их над землёй и уменьшая воздействие атмосферных осадков и грунтовых вод. Это также облегчает мониторинг коррозионного износа узла и выполнение необходимых защитных мероприятий.

Допустимые варианты заглубления: 2,5 и 3 метра. При проектировании учитывались требования и рекомендации Серии 3.407-115.

Маркировочные знаки на поверхности изделий помогают легко идентифицировать необходимые строительные материалы и отражают ключевые характеристики конструкций. Расшифровка символов АФС 1 (ИНВ 12981тм-т1) следующая:

1. А – буквенный индекс, указывающий на принадлежность конструкций к нормативному документу ИНВ 12981тм;

2. ФС – тип конструкции, обозначающий анкерный фундамент;

3. 1 – порядковый номер типоразмера изделия.

Наличие буквы «А» в конце маркировки указывает на использование конструкций под анкерно-угловые опоры. Изменение маркировки запрещено.

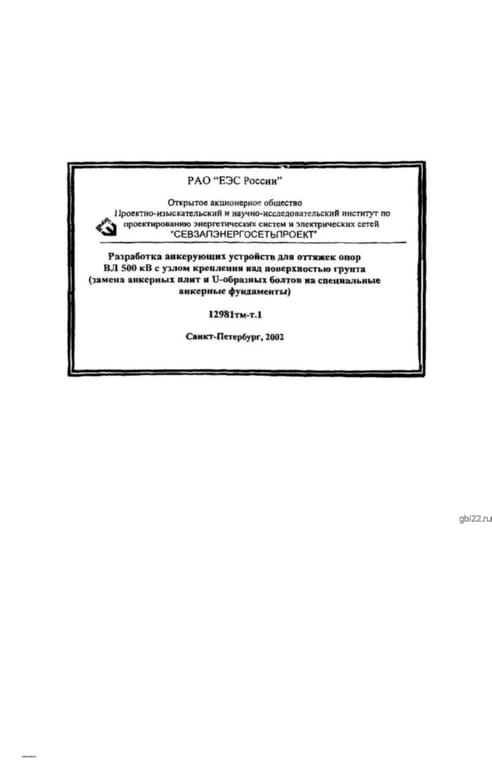

Подробное описание процесса производства фундаментов АФС 1 (ИНВ 12981тм-т1) можно найти в нормативном документе ИНВ 12981тм, где указаны требования к материалам и рабочие чертежи конструкций.

Основное сырьё: бетон класса В25. Физико-химические характеристики, такие как водонепроницаемость и морозостойкость, подбираются индивидуально в зависимости от климатических условий региона строительства.

Конструкции армируются сварными сетками и отдельными стержнями, для чего используется сталь класса AIII марки 35ГС и AI марок СТ3сп и СТ3пс. Закладная деталь в верхней части фундамента изготавливается из полосовой стали марки С255, а приварка осуществляется электродами марки 346А.

Для упрощения подъёма и монтажа в теле изделия предусмотрена строповочная петля из гладкой стали класса AI диаметром 20 мм. Обязательно применение противокоррозионных составов для защиты металлических элементов, что продлевает срок службы.

После достижения отпускной прочности необходимо провести контрольные испытания, результаты которых фиксируются в документации, предоставляемой заказчику с готовой продукцией.

Складирование и транспортировка фундаментов АФС 1 (ИНВ 12981тм-т1) должны осуществляться с соблюдением правил техники безопасности и требований СНиП III-B.3-62. Укладка производится по специальным схемам, исключающим механические повреждения.

Для погрузочно-разгрузочных работ следует использовать специализированную технику с захватными механизмами. Важно проводить контроль качества на всех этапах: производства, приемки, транспортировки и хранения железобетонных конструкций.

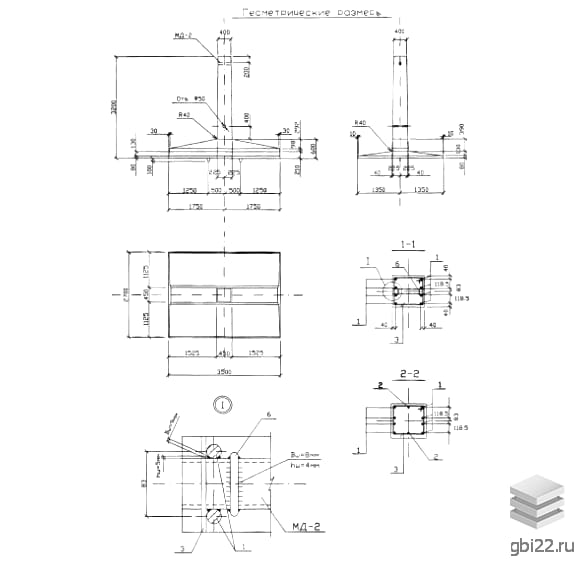

Основные характеристики

Длина: 3500 мм

Ширина: 2700 мм

Высота: 3200 мм

Вес: 6000 кг

Марка бетона: М350
