Фундамент АФС 2 (ИНВ 12981тм-т1)

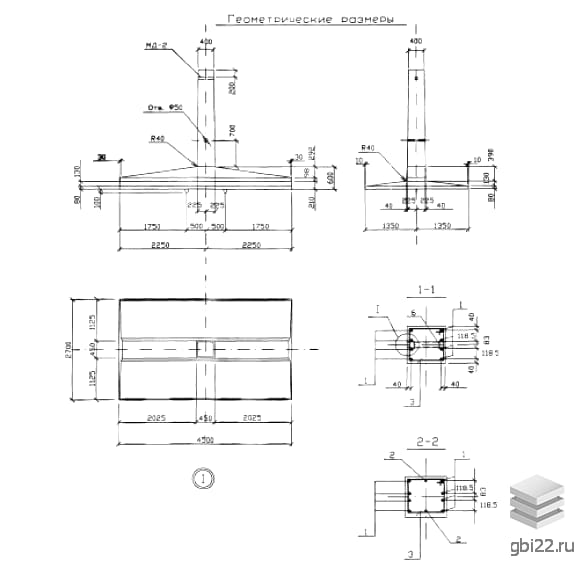

Фундамент АФС 2 (ИНВ 12981тм-т1) представляет собой высокопрочный специализированный строительный элемент. Он состоит из двух частей:

Первая часть – плита основания прямоугольной формы с трапециевидным поперечным сечением.

Вторая часть – вытянутая прямоугольная стойка, расположенная в центре плиты основания.

Эти унифицированные фундаменты применяются для установки оттяжек опор высоковольтных линий 500 кВ. Они стали популярными и экономически выгодными благодаря своим конструктивным особенностям.

Преимущества конструкции

Фундаменты позволяют увеличить срок службы узлов оттяжек, так как они поднимаются над землёй, что снижает негативное воздействие атмосферных осадков и грунтовых вод. Это также облегчает мониторинг коррозионного износа узла и выполнение необходимых защитных мероприятий.

Допустимые параметры заглубления

Фундаменты могут быть заглублены на 2,5 и 3 метра. При проектировании учитывались требования и рекомендации Серии 3.407-115.

Маркировка и её расшифровка

Маркировка АФС 2 (ИНВ 12981тм-т1) имеет следующую расшифровку:

А – буквенный индекс, указывающий на принадлежность конструкций к нормативному документу ИНВ 12981тм;

ФС – тип конструкции, обозначающий анкерный фундамент;

2 – порядковый номер типоразмера изделия.

Буквенный индекс «А» в конце маркировки указывает на использование конструкций под анкерно-угловые опоры. Изменение маркировки запрещено.

Производственные особенности

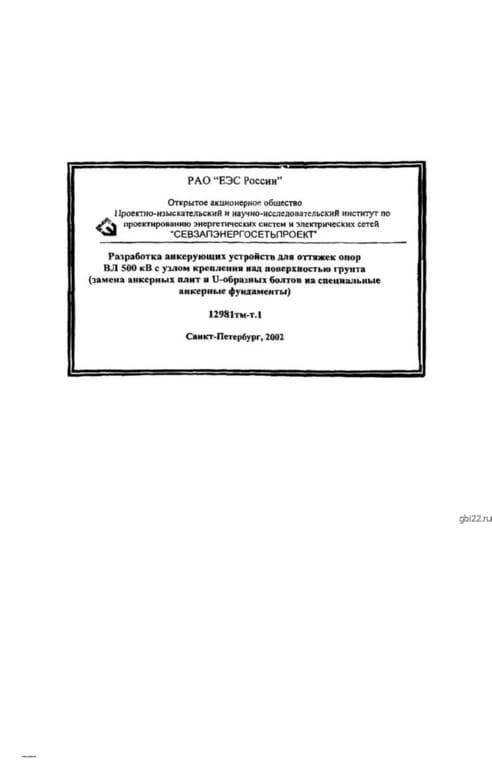

Подробное описание процесса производства фундаментов можно найти в нормативном документе ИНВ 12981тм, где указаны требования к материалам и рабочие чертежи конструкций. Основным сырьём для изготовления является бетон класса В25.

Физико-химические характеристики

Показатели, такие как водонепроницаемость и морозостойкость, подбираются индивидуально в зависимости от климатических условий региона. Конструкции армируются сварными сетками и отдельными стержнями, для чего используется сталь класса AIII марки 35ГС и AI марок СТ3сп и СТ3пс.

Закладные детали и монтаж

Закладная деталь в верхней части фундамента изготавливается из полосовой стали марки С255. Приварка осуществляется электродами марки 346А. Для упрощения подъёма и монтажа в конструкции предусмотрена строповочная петля из гладкой стали класса AI диаметром 20 мм.

Защита и контроль качества

Металлические элементы должны быть защищены специальными противокоррозионными составами для увеличения срока службы. После достижения отпускной прочности проводятся контрольные испытания, результаты которых фиксируются в документации для заказчика.

Транспортировка и укладка

Складирование и транспортировка фундаментов должны осуществляться с соблюдением правил техники безопасности и требований СНиП III-B.3-62. Укладка производится по специальным схемам, чтобы избежать механических повреждений. Для погрузочно-разгрузочных работ необходимо использовать специализированную технику с захватными механизмами.

Основные характеристики

Длина: 4500 мм

Ширина: 2700 мм

Высота: 3200 мм

Вес: 7000 кг

Марка бетона: М350
