Сборные железобетонные фундаменты 1Ф 18-9-3 (ГОСТ 24476-80)

Расшифровка маркировки

Маркировка 1Ф 18-9-3 (ГОСТ 24476-80) содержит ключевые параметры изделия:

• 1 – порядковый номер в номенклатуре;
• Ф – фундамент под колонну;
• 18 – длина стороны подошвы (дм);
• 9 – высота конструкции (дм);
• 3 – индекс несущей способности.

Обозначения наносятся на боковые грани стойкой краской и включают дату производства, название завода и объем элемента.

Основные характеристики

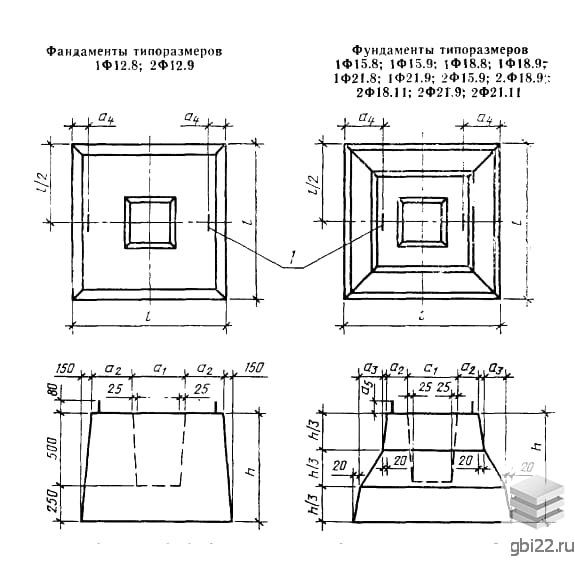

Фундаменты 1Ф 18-9-3 – это усиленные конструкции типа «стакан» с квадратной подошвой, предназначенные для монтажа колонн в каркасных зданиях. Отличаются повышенной прочностью, устойчивостью к нагрузкам и влагостойкостью.

Применение

Используются в многоэтажном строительстве:

• промышленные и общественные здания;
• сейсмически активные и стабильные регионы;
• различные климатические условия.

Технические параметры

• Габариты: 1800?1800?900 мм;
• Вес: 4250 кг;
• Марка бетона: М300;
• Армирование: сталь А-ІІІ (каркас), А-І (петли);
• Отпускная прочность: 70-90% от проектной.

Производство и контроль качества

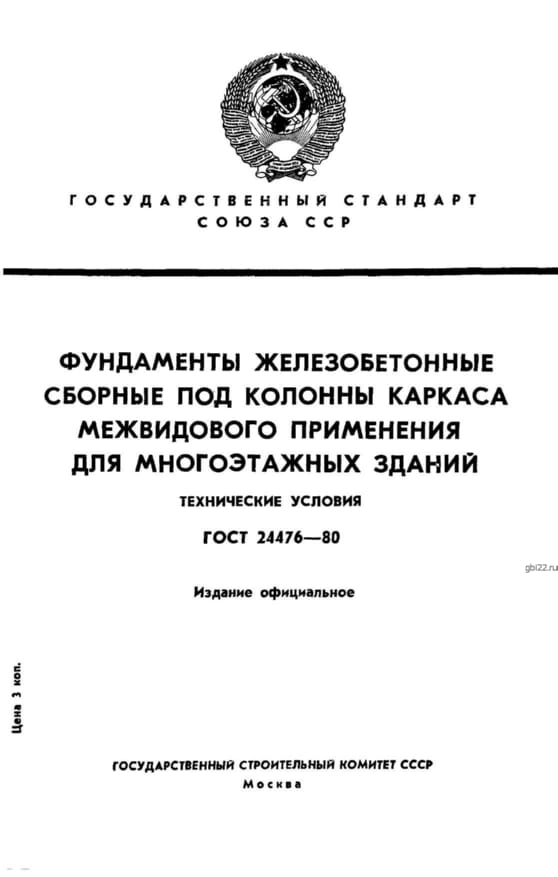

Изготовление осуществляется по ГОСТ 24476-80 методом формования в металлических/неметаллических опалубках. Обязательные этапы:

• применение тяжелого бетона (М300-М300);
• контактная сварка арматуры;
• испытания на морозостойкость, водонепроницаемость и прочность.

Транспортировка и хранение

• перевозка в горизонтальном положении с фиксацией;
• штабелирование до 2 рядов с деревянными прокладками;
• погрузка с использованием строповочных петель.
