Сборные железобетонные фундаменты для колонн 1Ф 21-8-1 (ГОСТ 24476-80)

Расшифровка маркировки

1Ф 21-8-1 (ГОСТ 24476-80) – это типовое обозначение, где:

• 1 – порядковый номер в номенклатуре;
• Ф – фундамент стаканного типа;
• 21 – длина стороны основания (в дециметрах);
• 8 – высота конструкции (в дециметрах);
• 1 – индекс несущей способности.

Маркировка наносится на боковые грани изделия стойкой краской и включает дату производства, данные завода-изготовителя и объем элемента.

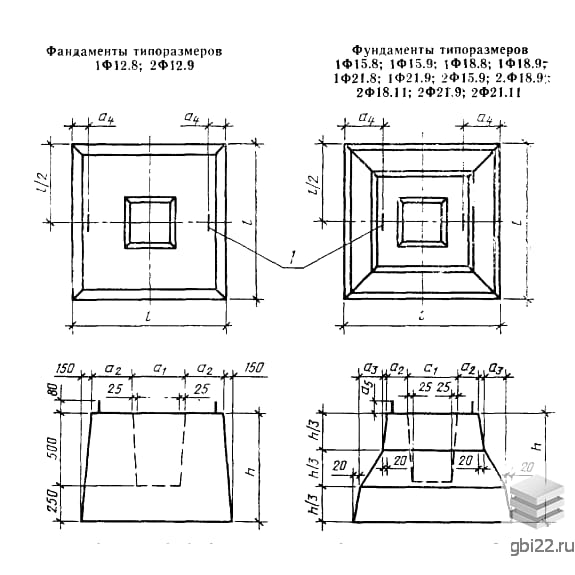

Конструктивные особенности

ЖБИ представляют собой монолитную конструкцию с квадратной подошвой и полым стаканом для монтажа опор. Изделия предназначены для зданий каркасного типа с квадратными колоннами.

Технические характеристики

• Габариты: 2100?2100?750 мм
• Масса: 4500 кг
• Класс бетона: М200
• Армирование: сталь А-ІІІ
• Монтажные петли: арматура А-І

Область применения

Используются в многоэтажном строительстве: промышленные объекты, общественные здания, жилые комплексы. Подходят для регионов с различными климатическими условиями и сейсмичностью до 9 баллов.

Производственные стандарты

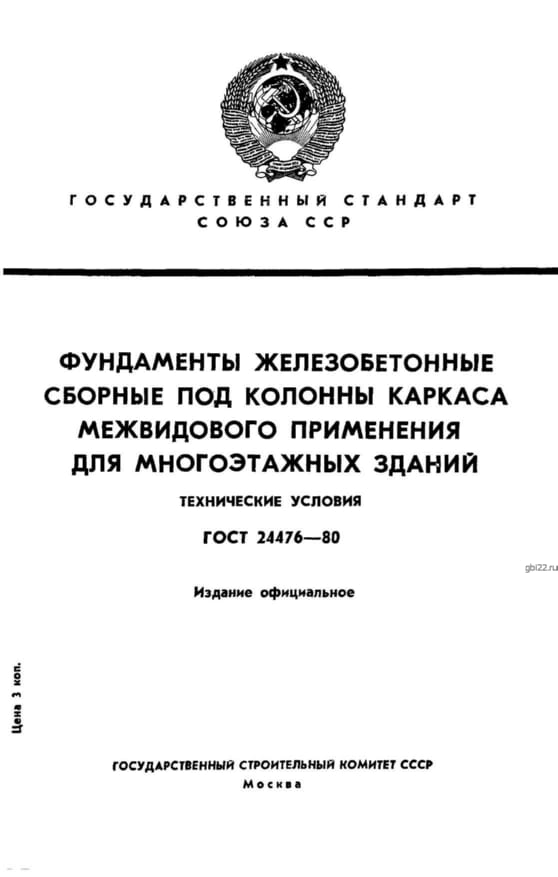

Изготовление осуществляется по ГОСТ 24476-80 методом формования в металлических опалубках. Обязательный контроль:

• Прочность на сжатие (не менее 70% проектной)
• Геометрические параметры
• Морозостойкость и водонепроницаемость

Транспортировка и хранение

Перевозка допускается только в горизонтальном положении с жесткой фиксацией. Складирование штабелями до 2 ярусов с деревянными прокладками. Погрузка выполняется за строповочные петли с применением спецтехники.
