Сборные фундаменты для колонн 2Ф 12-9-2 (ГОСТ 24476-80)

Описание и назначение

Сборные железобетонные фундаменты типа "стакан" 2Ф 12-9-2 предназначены для монтажа колонн с квадратным сечением. Конструкция представляет собой прочное основание с полым квадратным стаканом и подошвой, обеспечивающей устойчивость. Изделия применяются в каркасных зданиях различного назначения: промышленных, общественных и жилых.

Фундаменты обладают высокой несущей способностью, устойчивостью к влаге и могут использоваться в сейсмически активных регионах. Подходят для эксплуатации в любых климатических условиях.

Расшифровка маркировки 2Ф 12-9-2

Маркировка сборных ЖБИ содержит важные технические параметры:

• 2 - порядковый номер конструкции в номенклатуре
• Ф - тип изделия (фундамент под колонну)
• 12 - длина стороны подошвы (12 дм = 1200 мм)
• 9 - высота конструкции (9 дм = 900 мм)
• 2 - индекс несущей способности

Маркировка наносится несмываемой краской на боковые грани изделия вместе с датой производства и информацией о заводе-изготовителе.

Технические характеристики

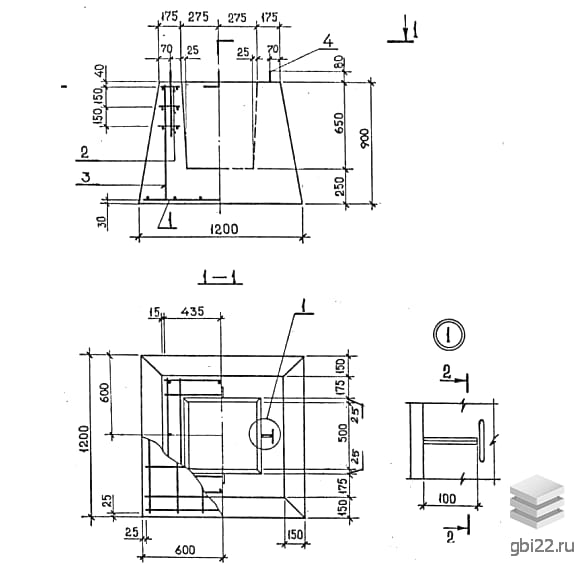

• Габариты: 1200?1200?900 мм
• Вес: 2100 кг
• Марка бетона: М300
• Арматура: сталь класса А-III
• Строповые петли: из прутков А-I

Технология производства

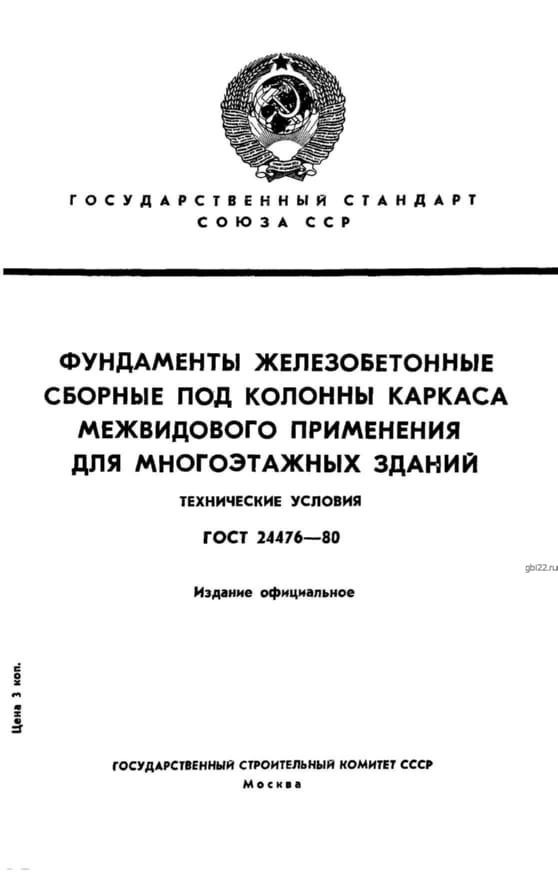

Изготовление осуществляется по ГОСТ 24476-80 методом формования в металлических опалубках. Допускается использование неметаллических форм при соблюдении требований к точности.

Для производства применяется:

• Тяжелый бетон марки М300-М300
• Арматурные каркасы из горячекатаной стали
• Контактная сварка для соединения элементов

Изделия проходят обязательные испытания на:

• Прочность (70-90% от проектной)
• Морозостойкость
• Водонепроницаемость
• Геометрические параметры

Транспортировка и хранение

Фундаменты перевозят и хранят в горизонтальном положении:

• Складирование - штабелями не более 2 рядов
• Обязательное использование деревянных прокладок
• Жесткая фиксация при транспортировке
• Погрузка осуществляется за строповочные петли
