Сборные фундаменты для колонн 2Ф 18-9-1 (ГОСТ 24476-80)

Маркировка и расшифровка

Железобетонные фундаменты типа «стакан» маркируются по ГОСТ 24476-80. Обозначение 2Ф 18-9-1 содержит ключевые параметры:

• 2 – порядковый номер в номенклатуре;
• Ф – фундамент под колонну;
• 18 – длина стороны подошвы (дм);
• 9 – высота конструкции (дм);
• 1 – индекс несущей способности.

Маркировка наносится на боковые грани стойкой краской и включает дату производства, завод-изготовитель и объем изделия.

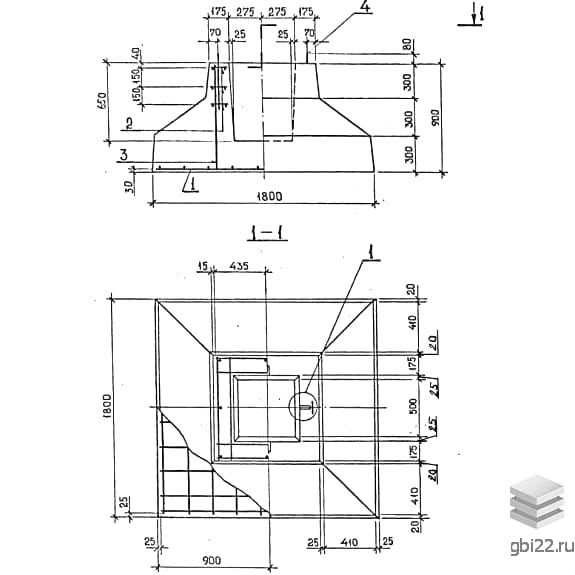

Конструктивные особенности

Фундаменты 2Ф 18-9-1 представляют собой квадратные ЖБИ с полым стаканом для монтажа колонн и расширенной подошвой для устойчивости. Применяются в каркасных зданиях:

• многоэтажные жилые и общественные строения;
• промышленные объекты;
• сооружения в сейсмически активных зонах.

Технические характеристики

• Габариты: 1800?1800?900 мм;
• Вес: 4000 кг;
• Бетон: марка М200-М200;
• Армирование: сталь А-ІІІ (каркас), А-І (петли);
• Прочность: 70-90% от проектной на момент поставки;
• Морозостойкость и водонепроницаемость: подбираются под климатические условия.

Производство и контроль качества

Изготовление ведется в металлических или неметаллических формах с соблюдением ГОСТ 24476-80. Технология включает:

• контактную сварку арматуры;
• испытания на прочность, геометрию и устойчивость к внешним воздействиям;
• маркировку каждой единицы.

Транспортировка и хранение

ЖБИ перевозят в горизонтальном положении с фиксацией на деревянных поддонах. На складе допускается штабелирование:

• максимум 2 ряда;
• с деревянными прокладками между ярусами;
• с вертикальным выравниванием разделителей.

Для монтажа используются закладные строповочные петли и спецтехника.
