Сборные фундаменты для колонн 2Ф 21-9-3 (ГОСТ 24476-80)

Расшифровка маркировки

Маркировка железобетонных изделий содержит важные технические параметры. Рассмотрим обозначение 2Ф 21-9-3:

• 2 – порядковый номер в номенклатуре
• Ф – фундамент стаканного типа
• 21 – длина стороны подошвы (дм)
• 9 – высота конструкции (дм)
• 3 – индекс несущей способности

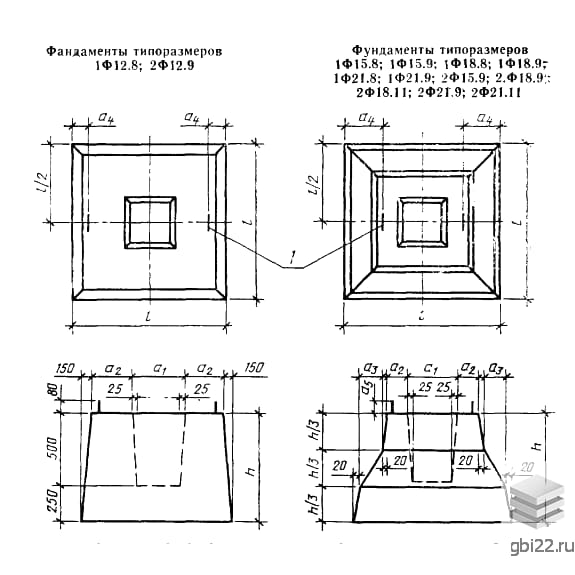

Конструктивные особенности

Фундаменты стаканного типа 2Ф 21-9-3 представляют собой монолитные ЖБИ с квадратной подошвой и полым выступом для монтажа колонн. Конструкция обеспечивает устойчивость при различных нагрузках.

Технические характеристики

• Габариты: 2100?2100?900 мм
• Масса: 5300 кг
• Класс бетона: М300
• Армирование: сталь А-III
• Монтажные петли: арматура А-I

Область применения

Предназначены для каркасных зданий различного назначения:

• Промышленные сооружения
• Административные комплексы
• Общественные здания

Подходят для использования в сейсмически активных регионах и различных климатических условиях.

Производственные стандарты

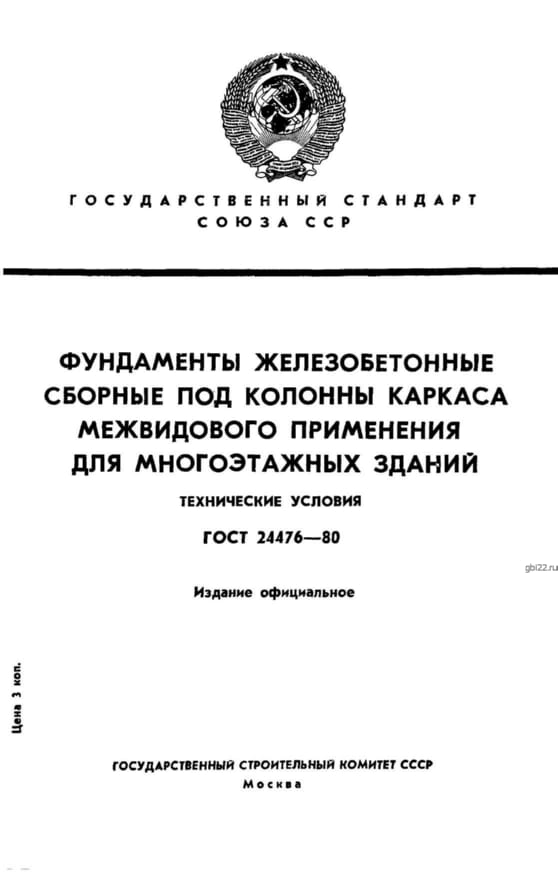

Изготовление осуществляется согласно ГОСТ 24476-80 с соблюдением строгих требований:

• Формовка в металлических опалубках
• Контроль отпускной прочности (70-90% от проектной)
• Обязательные испытания на:
• Морозостойкость
• Водонепроницаемость
• Геометрическую точность

Транспортировка и хранение

Требования к складированию и перевозке:

• Хранение в горизонтальном положении
• Максимальная высота штабеля – 2 ряда
• Обязательное использование деревянных прокладок
• Транспортировка с жесткой фиксацией

Монтажные особенности

Для установки предусмотрены:

• Встроенные строповочные петли
• Точные геометрические параметры
• Усиленное армирование

Монтаж выполняется с применением грузоподъемной техники.
