Фундаменты трехлучевые стаканные ТСС 4,5-2

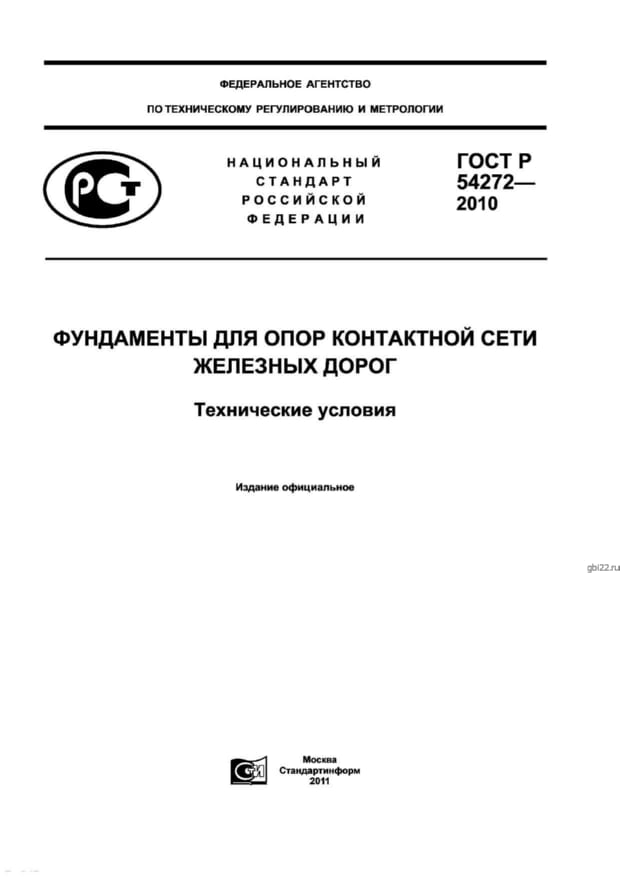

Фундаменты трехлучевые стаканные ТСС 4,5-2 (по ГОСТ Р 54272-2010) представляют собой уникальные строительные элементы, имеющие прямоугольную форму с тремя лучами в поперечном сечении. Эти конструкции служат надежной основой для установки опор контактной сети на железных дорогах, как с переменным, так и с постоянным током.

Расшифровка маркировки

ТСС – тип конструкции (трехлучевой стаканный фундамент);

4,5 – длина изделия в метрах;

2 – индекс несущей способности.

Маркировка должна быть нанесена несмываемой черной краской, устойчивой к воздействию влаги и перепадам температур. Допускается использование трафаретов и штампов. Также на изделии указывается знак отдела технического контроля, дата производства, информация о производителе и вес.

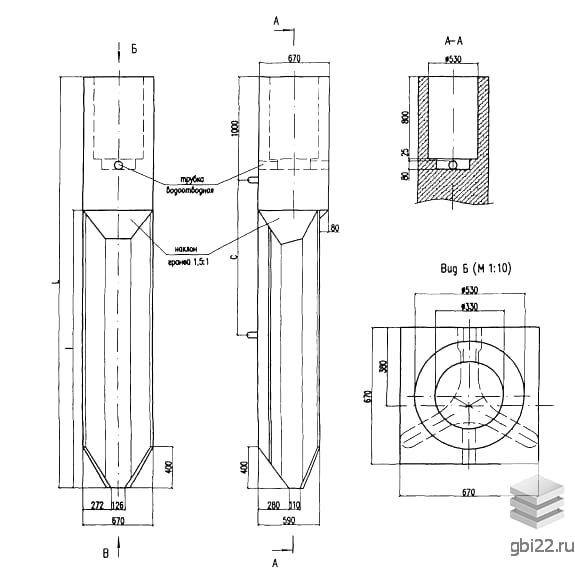

Основные характеристики

Длина: 4500 мм

Ширина: 670 мм

Высота: 670 мм

Вес: 1930 кг

Марка бетона: М400

Материалы и свойства

Основным материалом для производства является тяжелый бетон класса B30. Водонепроницаемость изделий соответствует маркировке W6, а морозостойкость определяется в зависимости от расчетной температуры воздуха в районе строительства, варьируясь от F150 до F200.

Для повышения прочности конструкции армируются арматурными каркасами из стали класса AIII. Для удобства монтажа предусмотрены строповочные петли из стали класса A-I. Все металлические элементы обрабатываются антикоррозионными составами.

Контроль качества

Отпускная прочность бетона должна составлять не менее 80% от проектной, а каждая партия проходит контрольные испытания на прочность, жесткость и трещиностойкость. Продукция, соответствующая всем требованиям, получает штамп отдела технического контроля и подтверждающие документы.

Хранение и транспортировка

Складирование и транспортировка фундаментов ТСС 4,5-2 должны осуществляться в соответствии с правилами, прописанными в ГОСТ Р 54272-2010. Изделия хранятся на ровной площадке, укладка производится в штабеля с использованием инвентарных подкладок для предотвращения трения между элементами.

Конструкции можно перевозить автомобильным и железнодорожным транспортом, при этом они должны быть надежно закреплены. Для монтажа и подъема используются специализированные устройства. Запрещается навал и сброс железобетонных изделий во время погрузочно-разгрузочных работ, необходимо соблюдать осторожность и следовать правилам техники безопасности.
