Фундаменты трехлучевые стаканные ТСС 4,5-3

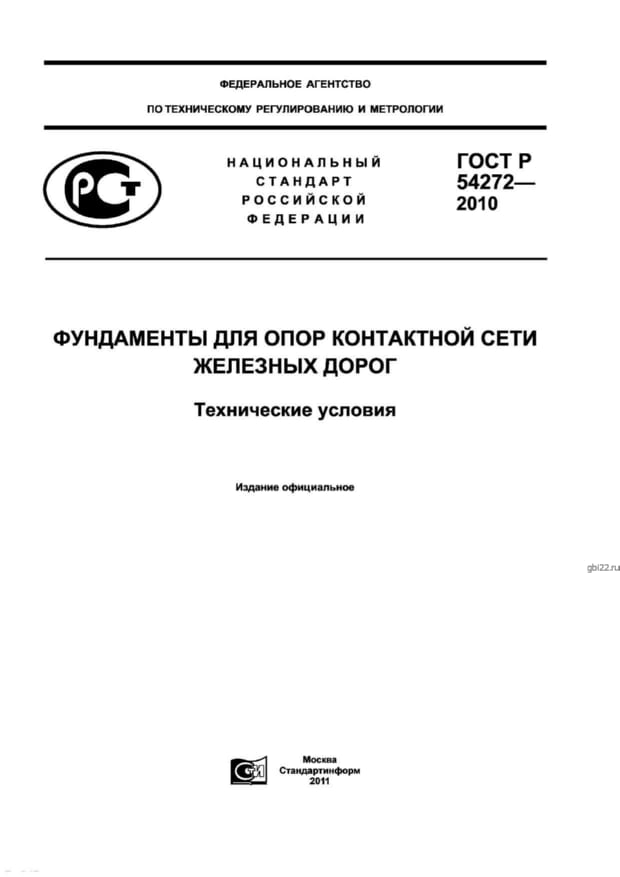

Фундаменты трехлучевые стаканные ТСС 4,5-3 (по стандарту ГОСТ Р 54272-2010) представляют собой уникальные строительные элементы, имеющие прямоугольную форму с тремя лучами в поперечном сечении. Эти конструкции служат надежной основой для установки опор контактной сети на железных дорогах, как с переменным, так и с постоянным током.

Расшифровка маркировки

Маркировка изделий содержит важную информацию и представлена в следующем виде:

ТСС – тип конструкции (трехлучевой стаканный фундамент);

4,5 – длина изделия в метрах;

3 – индекс несущей способности.

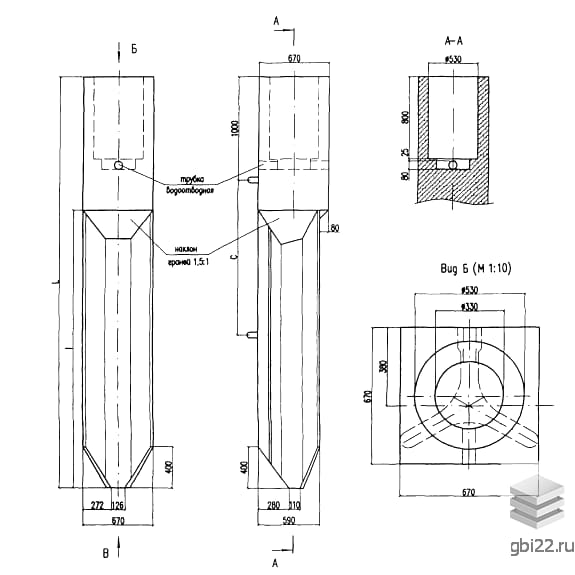

Основные характеристики

Длина: 4500 мм

Ширина: 670 мм

Высота: 670 мм

Вес: 1930 кг

Марка бетона: М400

Применение

Эти фундаменты используются для установки опор контактной сети на железных дорогах, обеспечивая надежность и устойчивость конструкций. Они подходят для эксплуатации в различных климатических условиях и способны выдерживать значительные нагрузки.

Конструктивные особенности

Фундаменты изготавливаются из тяжелого бетона класса B30, с водонепроницаемостью марки W6 и морозостойкостью, которая определяется в зависимости от расчетной температуры воздуха в районе строительства (от F150 до F200). Для повышения прочности изделия армируются каркасами из стали класса AIII.

Контроль качества

На производстве осуществляется строгий контроль качества, каждая партия проходит испытания на прочность, жесткость и трещиностойкость. Продукция, соответствующая всем требованиям, получает штамп отдела технического контроля и подтверждающие документы.

Условия хранения и транспортировки

Фундаменты ТСС 4,5-3 должны храниться на ровной площадке и укладываться в штабеля с использованием инвентарных подкладок для предотвращения трения. Перевозка осуществляется на специализированном транспорте с надежным креплением. Запрещается сбрасывать или наваливать изделия во время погрузочно-разгрузочных работ.

Дополнительные требования

При высоком уровне грунтовых вод необходимо обеспечить дополнительную гидроизоляцию с использованием специальных растворов. Все металлические элементы покрываются антикоррозионными составами для повышения долговечности.
