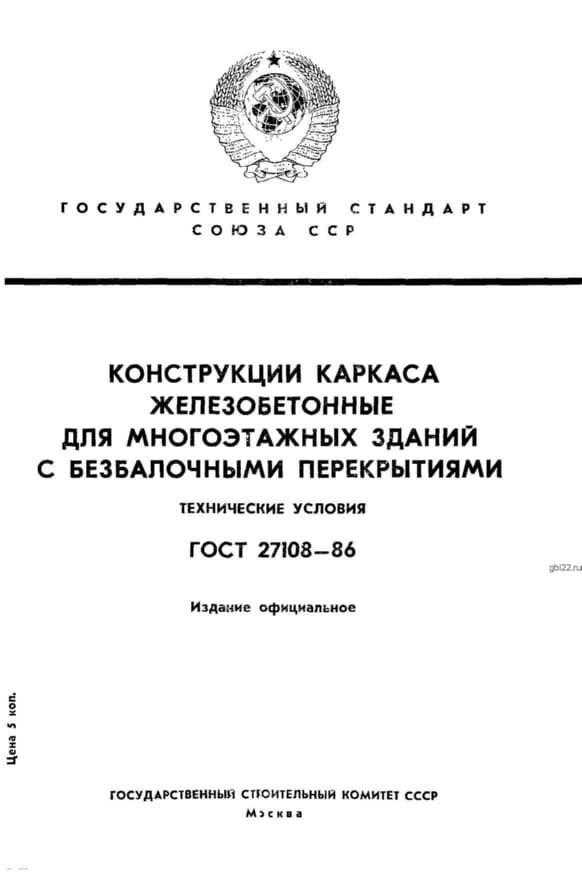

Капители колонн КП 1лев-2-4 (ГОСТ 27108-86)

Маркировка и расшифровка

КП 1лев-2-4 (ГОСТ 27108-86) – это сборная железобетонная конструкция с тавровым сечением и прямоугольным отверстием для монтажа опор. На боковой поверхности наносится маркировка, включая:

• КП – капитель;
• 1 – типоразмер;
• лев – левостороннее исполнение;
• 2 – несущая способность;
• 4 – дополнительные параметры.

Дополнительно указываются: товарный знак производителя, дата изготовления, масса и отметка ОТК.

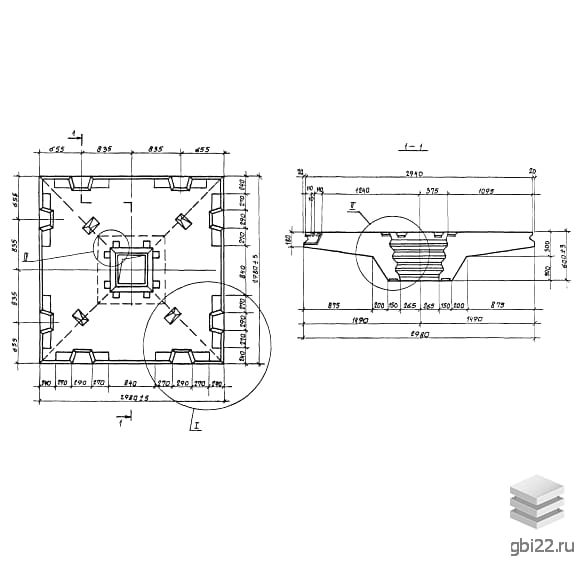

Основные характеристики

Габариты и вес:

• Длина: 2980 мм
• Ширина: 2980 мм
• Высота: 600 мм
• Масса: 4500 кг

Назначение и применение

Капители предназначены для каркасов многоэтажных зданий (этажность 4,8–6 м) производственного и складского назначения. Функции:

• Перераспределение нагрузок от перекрытий;
• Повышение устойчивости плит в зоне опирания на колонны.

Эксплуатация допустима при:

• Температуре до +50°C (внутри помещений);
• Наружной температуре до -40°C;
• Сейсмичности до 6 баллов.

Технические требования

Материалы:

• Бетон: марка М2500–М2500, водонепроницаемость W4, морозостойкость F100–F150;
• Арматура: класс АтIIIс или АIII.

Контроль качества:

• Испытания на прочность, жесткость и трещиностойкость (ГОСТ 13015.2-83);
• Допустимые отклонения – по ГОСТ 2108-86.

Транспортировка и хранение

• Складирование на ровных площадках с деревянными прокладками;
• Фиксация при перевозке крепежными устройствами.
