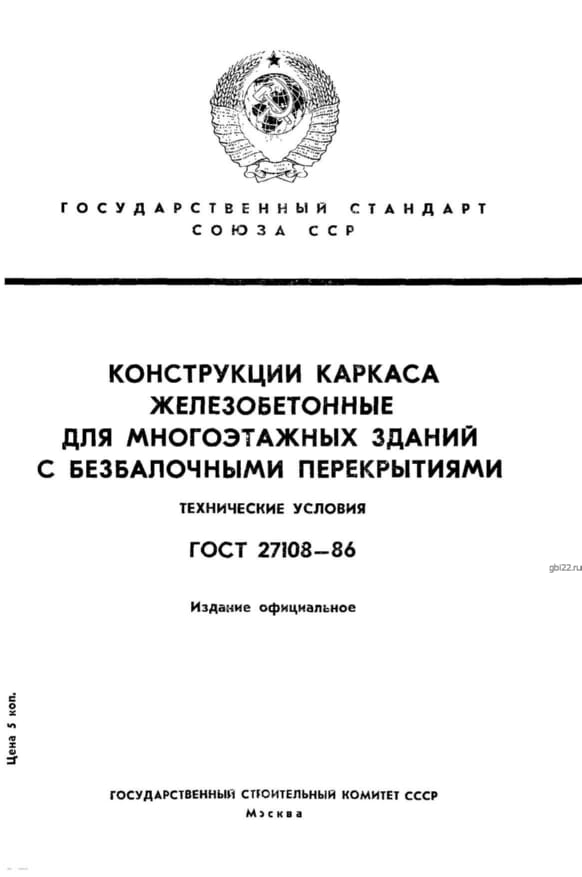

Капитель колонн КП 1пр-4-4 (ГОСТ 27108-86)

Описание и назначение

Капитель колонн КП 1пр-4-4 — это сборная железобетонная плита прямоугольной формы с тавровым сечением и отверстием для монтажа колонн. Конструкция оснащена закладными элементами для соединения с другими строительными компонентами. Изделие предназначено для использования в каркасах производственных и складских зданий высотой 4,8–6 м.

Эксплуатационные характеристики

Капители рассчитаны на применение в условиях:

• температурного режима до +50°C;
• неагрессивной и среднеагрессивной газовой среды;
• климатических зон с морозами до -40°C;
• сейсмической активности до 6 баллов.

Основная функция — распределение нагрузок от перекрытий и снижение риска деформации в зоне опоры на колонну.

Маркировка изделия

Обозначение КП 1пр-4-4 (ГОСТ 27108-86) расшифровывается так:

• КП — капитель;
• 1 — типоразмер;
• пр — правое исполнение;
• 4 — несущая способность;
• 4 — дополнительные параметры.

На боковой поверхности наносится маркировка: товарный знак производителя, дата изготовления, масса, отметка ОТК.

Технические требования

Производство регламентировано ГОСТ 2108-86. Используются:

• бетон марки М3500–М3500 (прочность), W4 (водонепроницаемость);
• арматура класса АтIIIс или АIII.

Морозостойкость — F100 или F150 в зависимости от условий эксплуатации.

Контроль качества

Готовые конструкции проходят испытания на:

• прочность;
• жесткость;
• трещиностойкость.

Допустимые отклонения размеров указаны в ГОСТ 13015.2-83.

Условия хранения и транспортировки

Капители хранят на ровных площадках с деревянными прокладками. При перевозке обеспечивают неподвижность с помощью крепежных элементов.

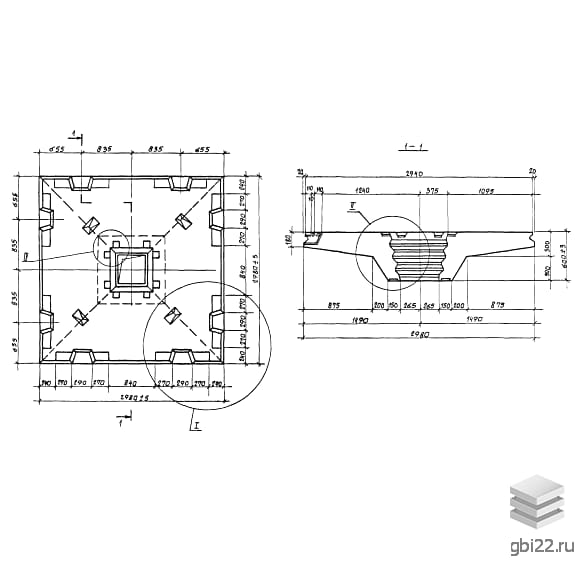

Габариты и параметры

• Длина: 2980 мм
• Ширина: 2980 мм
• Высота: 600 мм
• Вес: 4500 кг
• Марка бетона: М350
