Коллекторные балки КБ 21: характеристики, маркировка, применение

Коллекторные балки КБ 21 – это железобетонные конструкции, применяемые при строительстве подземных коммуникаций: канализационных коллекторов, систем водоснабжения и электросетей. Они представляют собой прямоугольные элементы с монтажными петлями для соединения с другими частями сооружения. В зависимости от проекта, используются балки пяти типоразмеров.

Маркировка коллекторных балок

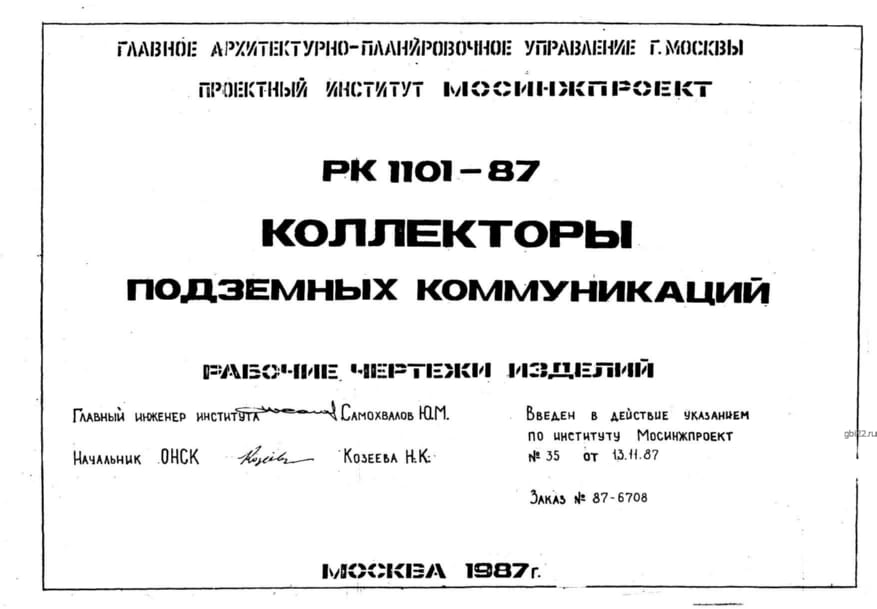

Обозначение соответствует ГОСТ 13015-2012 и Альбому РК 1101-87. Основные варианты маркировки:

• КБ 21 – стандартная коллекторная балка
• КБ 21 у – модификация с усиленной конструкцией
• КБ 25 – для коллекторов шириной 2,5 м
• КБ 25 у – усиленный вариант
• КБ 30 – для коллекторов 3,0 м
• КБ 30 у – усиленная версия
• КБ 36 – для конструкций 3,6 м
• КБ 42 – для коллекторов 4,2 м

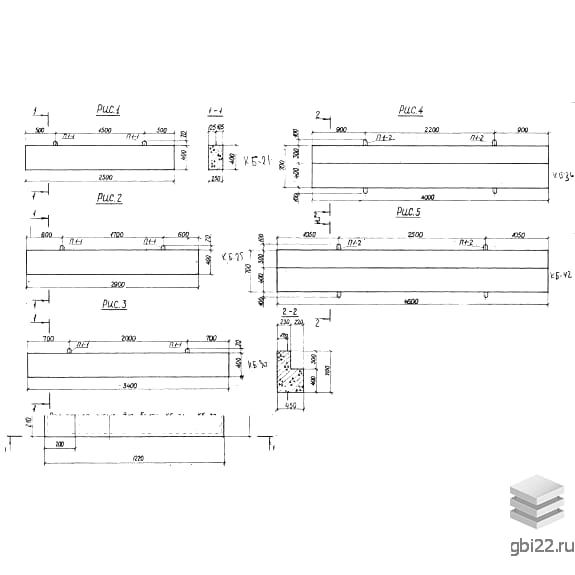

Основные параметры КБ 21

• Длина: 2500 мм
• Ширина: 250 мм
• Высота: 400 мм
• Масса: 624 кг
• Объем бетона: 0,25 м?

Технические характеристики

Изделия производятся в стальных формах по ГОСТ 18886-73 из тяжелого бетона класса B22,5 (М300) с показателями:

• Морозостойкость: F75
• Водонепроницаемость: W4

Армирование

Конструкция усиливается пространственными каркасами из арматуры:

• Классы стержней: АI, AIII, Вр-1 (ГОСТ 5781-82)
• Монтажные петли: сталь 10ГТ (класс Ас-II)

Транспортировка и хранение

Требования по ГОСТ 13015.4-84:

• Максимальная высота штабеля: 2 м
• Обязательное использование деревянных прокладок
• Защита от смещений при перевозке
• Отдельное хранение изделий разной степени готовности

Коллекторные балки КБ 21 обеспечивают надежность подземных коммуникаций при соблюдении технологий монтажа и эксплуатации.
