Коллекторные балки КБ 42: характеристики и маркировка

Коллекторные балки КБ 42 — это железобетонные конструкции, применяемые при строительстве подземных коммуникаций: канализационных систем, водопроводов, электросетей и других инженерных сооружений. Изделия имеют прямоугольную форму, оснащены монтажными петлями для соединения с другими элементами. В ассортименте представлено 8 типоразмеров, подбираемых в зависимости от проектных требований.

Маркировка коллекторных балок

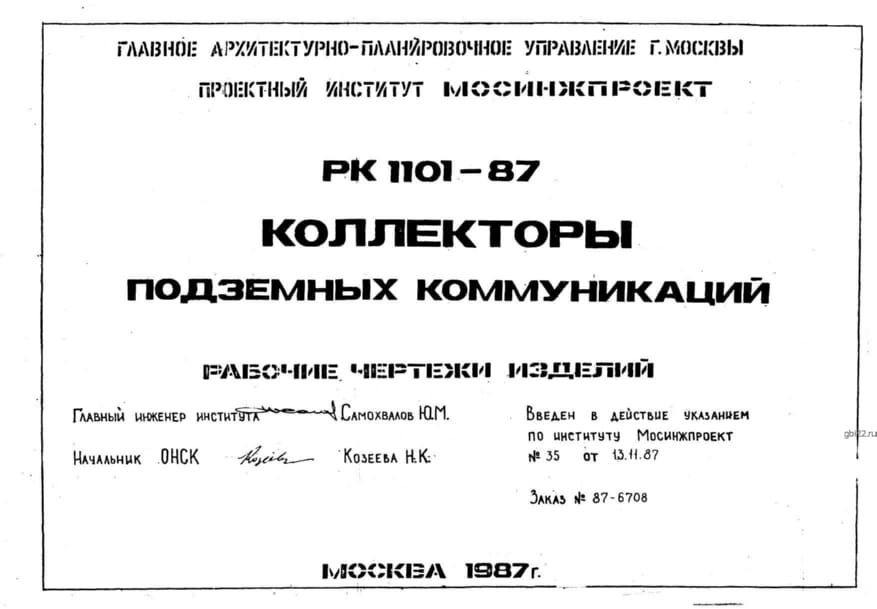

Обозначение регламентируется ГОСТ 13015-2012 и Альбомом РК 1101-87. Основные варианты маркировки:

• КБ 21 — стандартное исполнение для коллекторов шириной 2,1 м
• КБ 21 у — модификация с усиленной конструкцией
• КБ 25 — для сооружений шириной 2,5 м
• КБ 25 у — усиленная версия
• КБ 30 — для коллекторов 3,0 м
• КБ 30 у — усиленный вариант
• КБ 36 — конструкция для 3,6-метровых сооружений
• КБ 42 — изделие для самых широких коллекторов (4,2 м)

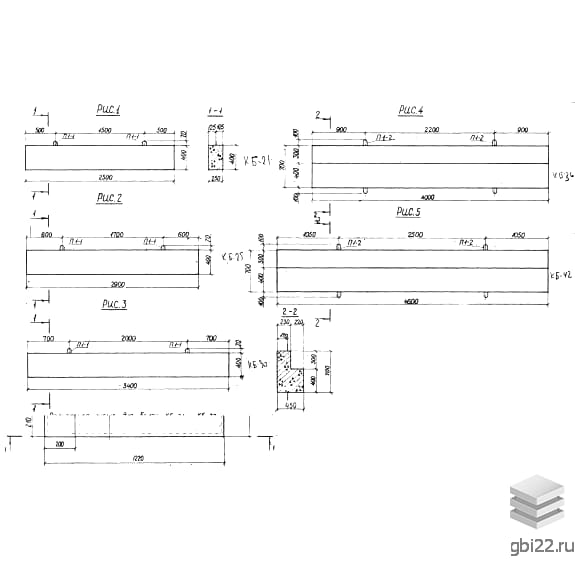

Основные характеристики КБ 42

Габаритные параметры и технические показатели:

• Длина: 4600 мм
• Ширина: 450 мм
• Высота: 700 мм
• Масса: 2870 кг
• Объем бетона: 1,15 м?
• Геометрический объем: 1,449 м?

Материалы и производство

Изготовление осуществляется в стальных формах по ГОСТ 18886-73. Основные компоненты:

• Бетон: класс B22.5, марка М300
• Морозостойкость: F75
• Водонепроницаемость: W4
• Арматура: классы АI, AIII, Вр-1 (ГОСТ 5781-82)
• Монтажные петли: сталь 10ГТ (Ас-II)

Транспортировка и хранение

Требования по ГОСТ 13015.4-84:

• Максимальная высота штабеля — 2 м
• Обязательное использование деревянных прокладок
• Хранение в крытых помещениях с сортировкой по маркам
• Надежная фиксация при перевозке

Коллекторные балки КБ 42 обеспечивают надежность и долговечность подземных коммуникаций, соответствуя всем современным строительным стандартам.
